تابلوی برق PLC چیست

تابلو برق PLC یا تابلو کنترل با استفاده از برنامه‌ریزی منطقی قابل

برنامه‌ریزی (Programmable Logic Controller) یکی از پیشرفته‌

ترین و پرکاربردترین انواع تابلوهای برق در سیستم‌های کنترل

صنعتی است. این نوع تابلو به منظور کنترل و اتوماسیون فرآیندهای

صنعتی مختلف به کار می‌رود و به وسیله‌ی یک سیستم کامپیوتری

قابل برنامه‌ریزی (PLC) اداره می‌شود. تابلو برق PLC به دلیل دقت

بالا، قابلیت اطمینان، و امکان تغییرات برنامه‌ریزی بدون نیاز به تغییرات

فیزیکی، در صنایع مختلف کاربرد گسترده‌ای دارد.

تعریف تابلو برق PLC

تابلو برق PLC مجموعه‌ای از تجهیزات الکتریکی و الکترونیکی است

که با استفاده از کنترلر PLC کنترل و نظارت بر عملکرد دستگاه‌ها و

فرآیندهای صنعتی را به عهده دارد. این تابلوها بر اساس داده‌هایی

که از سنسورها و دستگاه‌های مختلف صنعتی دریافت می‌کنند،

برنامه‌های کنترلی از پیش تعریف‌شده را اجرا می‌کنند.

در سیستم‌های قدیمی‌تر، از مدارهای رله‌ای و تایمرهای مکانیکی

برای کنترل فرآیندها استفاده می‌شد، اما با معرفی PLC‌ها، این

سیستم‌ها به شکلی هوشمندتر و با قابلیت انعطاف بیشتری

مدیریت می‌شوند. PLCها قادر به پردازش داده‌ها، تصمیم‌گیری و

اجرای فرمان‌ها بر اساس برنامه‌ای هستند که توسط مهندسان

طراحی و در آن‌ها بارگذاری می‌شود.

اجزای تابلو برق PLC

PLC (کنترلر منطقی برنامه‌پذیر)

(تابلوی برق PLC چیست)

مهم‌ترین بخش تابلو برق PLC، کنترلر PLC است. این دستگاه شامل

یک پردازنده است که برنامه‌های کنترلی را اجرا می‌کند و ورودی‌ها

و خروجی‌های دیجیتال و آنالوگ را پردازش می‌کند. PLCها معمولاً

شامل پورت‌های مختلفی برای اتصال به سنسورها، موتورها و سایر

دستگاه‌های خارجی هستند.

منبع تغذیه:

برای تأمین برق مورد نیاز PLC و دیگر تجهیزات داخل تابلو، یک منبع

تغذیه استفاده می‌شود. این منبع تغذیه معمولاً ولتاژهای 24 ولت

DC یا 230 ولت AC را برای تجهیزات تأمین می‌کند.

ماژول‌های ورودی و خروجی (I/O):

PLC‌ها به ورودی و خروجی‌هایی متصل هستند که اطلاعات را از

سنسورها و دتکتورها دریافت کرده و فرمان‌ها را به دستگاه‌های

اجرایی ارسال می‌کنند. این ورودی‌ها و خروجی‌ها می‌توانند دیجیتال

(مانند روشن و خاموش) یا آنالوگ (مانند مقادیر ولتاژ و جریان) باشند.

کابل‌ها و سیم‌کشی‌ها:

کابل‌های ارتباطی بین PLC و دستگاه‌های خارجی از جمله سنسورها،

موتورهای الکتریکی، ولوها و دیگر تجهیزات از طریق سیم‌کشی‌های

داخل تابلو برقرار می‌شود. سیم‌کشی دقیق و بهینه یکی از مهم‌ترین

قسمت‌های طراحی تابلو برق است.

رله‌ها و کنتاکتورها:

رله‌ها و کنتاکتورها برای کنترل جریان‌های قوی و یا انتقال سیگنال‌ها از

PLC به دستگاه‌های خارجی استفاده می‌شوند. رله‌ها به PLC امکان

می‌دهند که بارهای بزرگ مانند موتورهای الکتریکی و پمپ‌ها را کنترل

کند.

نمایشگرها و پانل‌های کنترلی:

برخی از تابلوهای برق PLC دارای نمایشگرها و پانل‌های کنترلی هستند

که به اپراتورها امکان نظارت بر وضعیت سیستم و انجام تغییرات دستی

در فرآیند را می‌دهد.

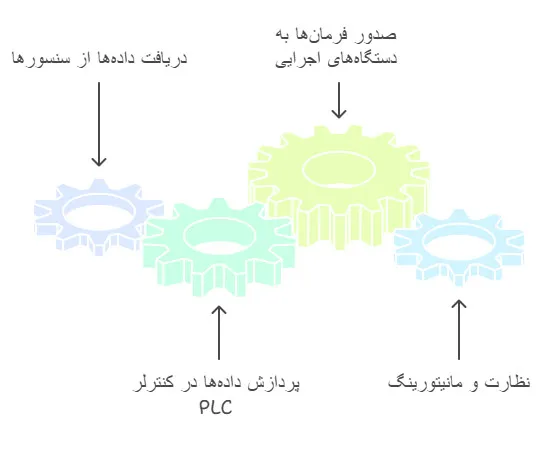

عملکرد تابلو برق PLC

تابلو برق PLC بر اساس برنامه‌ای که در کنترلر آن قرار دارد، فرآیندهای

مختلف صنعتی را کنترل می‌کند. عملکرد کلی این تابلوها به شرح زیر

است:

دریافت داده‌ها از سنسورها:

تابلو PLC به وسیله ورودی‌های آنالوگ و دیجیتال، اطلاعاتی از سنسورها

و دستگاه‌های موجود در سیستم صنعتی دریافت می‌کند. این اطلاعات

شامل داده‌هایی مانند دما، فشار، سطح مایعات، موقعیت مکانی دستگاه‌

ها و غیره می‌شود.

پردازش داده‌ها در کنترلر PLC:

(تابلوی برق PLC چیست)

کنترلر PLC پس از دریافت داده‌ها، بر اساس برنامه‌ای که در آن تعریف شده،

این داده‌ها را پردازش کرده و تصمیم‌گیری می‌کند که چه فرمانی صادر شود.

به عنوان مثال، اگر دمای یک مخزن بالاتر از حد مجاز باشد، PLC می‌تواند

فرمانی برای خاموش کردن هیتر صادر کند.

صدور فرمان‌ها به دستگاه‌های اجرایی:

پس از پردازش داده‌ها و تصمیم‌گیری، PLC فرمان‌های لازم را به دستگاه‌

های اجرایی مانند موتورهای الکتریکی، پمپ‌ها، ولوها و سیستم‌های

هشدار ارسال می‌کند. این فرمان‌ها می‌توانند شامل روشن یا خاموش

کردن دستگاه‌ها، تغییر سرعت موتور، یا کنترل جریان مایعات باشند.

نظارت و مانیتورینگ:

تابلو برق PLC امکان مانیتورینگ و نظارت بر فرآیندهای در حال اجرا را

نیز فراهم می‌کند. اپراتورها می‌توانند از طریق نمایشگرها و سیستم‌

های مانیتورینگ، وضعیت تجهیزات و فرآیندهای کنترل‌شده را مشاهده

و در صورت نیاز تغییرات لازم را اعمال کنند.

کاربردهای تابلو برق PLC

تابلوهای برق PLC در صنایع مختلفی کاربرد دارند و به دلیل انعطاف‌پذیری

بالا، می‌توانند در انواع سیستم‌های اتوماسیون صنعتی مورد استفاده قرار

گیرند. برخی از کاربردهای اصلی این تابلوها عبارتند از:

صنایع تولیدی:

در خطوط تولید خودکار و نیمه‌خودکار، تابلوهای PLC برای کنترل و هماهنگی

فرآیندهای تولید و مونتاژ استفاده می‌شوند. این تابلوها به‌ویژه در صنایعی

که نیاز به دقت بالا و تغییرات سریع در فرآیند دارند، بسیار مؤثر هستند.

صنایع نفت و گاز:

در سیستم‌های پالایشگاه و انتقال نفت و گاز، تابلوهای برق PLC برای

کنترل فشار، جریان، و دما به کار می‌روند. این سیستم‌ها به‌ویژه در

مناطقی که نیاز به ایمنی و کنترل دقیق دارند، استفاده می‌شوند.

سیستم‌های تصفیه آب و فاضلاب:

تابلوهای PLC در تصفیه‌خانه‌های آب و فاضلاب برای کنترل پمپ‌ها، ولوها،

و سیستم‌های تصفیه به‌کار می‌روند. این تابلوها امکان کنترل و نظارت بر

فرآیندهای مختلف تصفیه را به‌صورت خودکار فراهم می‌کنند.

صنایع غذایی و دارویی:

در این صنایع که به دقت بالا و کنترل دقیق نیاز دارند، تابلوهای PLC برای

مدیریت خطوط تولید و بسته‌بندی استفاده می‌شوند.

سیستم‌های حمل و نقل:

تابلوهای PLC در سیستم‌های اتوماتیک حمل و نقل، نظیر خطوط مترو،

کنترل ترافیک هوایی و سیستم‌های اتوماسیون بندری به کار گرفته میشوند.

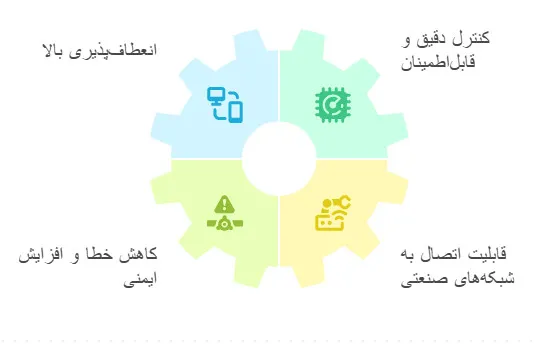

مزایای تابلو برق PLC

انعطاف‌پذیری بالا:

(تابلوی برق PLC چیست)

برنامه‌ریزی و تغییرات در سیستم PLC به راحتی و بدون نیاز به تغییرات فیزیکی

در مدار انجام می‌شود. این ویژگی باعث می‌شود که تابلوهای PLC در محیط‌

های صنعتی با تغییرات زیاد بسیار کارآمد باشند.

کنترل دقیق و قابل‌اطمینان:

 PLC‌ها به دلیل دقت بالا در پردازش داده‌ها و تصمیم‌گیری، می‌توانند فرآیندهای

صنعتی را با دقت و سرعت بالا کنترل کنند.

کاهش خطا و افزایش ایمنی:

تابلوهای PLC به دلیل اتوماسیون فرآیندها، خطاهای انسانی را کاهش داده و

باعث افزایش ایمنی در محیط‌های صنعتی می‌شوند.

قابلیت اتصال به شبکه‌های صنعتی:

PLC‌ها به راحتی می‌توانند به شبکه‌های صنعتی متصل شده و از راه دور کنترل

و مانیتور شوند.

نتیجه‌گیری

تابلو برق PLC یک ابزار قدرتمند برای کنترل و اتوماسیون فرآیندهای صنعتی است

که به دلیل انعطاف‌پذیری، دقت، و قابلیت اطمینان بالا در صنایع مختلف استفاده

می‌شود. طراحی و نصب صحیح این تابلوها می‌تواند بهره‌وری و ایمنی سیستم‌

های صنعتی را به شکل قابل توجهی افزایش دهد.
