تابلوی سوییچگیر

تابلوی سوییچگیر (Switchgear) یکی از اجزای کلیدی در سیستم‌

های توزیع برق است که به منظور کنترل، حفاظت و قطع و وصل برق

در شبکه‌های الکتریکی به کار می‌رود. این تابلوها در تأسیسات

صنعتی، تجاری و زیرساخت‌های عمومی به کار گرفته می‌شوند و

نقش مهمی در تضمین ایمنی و کارایی سیستم‌های برق‌رسانی ایفا

می‌کنند. در این مقاله به بررسی مفهوم، اجزاء، انواع، کاربردها، مزایا

و اهمیت تابلوی سوییچگیر خواهیم پرداخت.

 مفهوم تابلوی سوییچگیر

تابلوی سوییچگیر به مجموعه‌ای از تجهیزات الکتریکی اطلاق می‌شود

که برای کنترل و مدیریت جریان الکتریکی در یک سیستم برق طراحی

شده است. این تابلوها معمولاً شامل کلیدها، فیوزها، رله‌ها،

ترانسفورماتورها و سایر تجهیزات حفاظتی و کنترلی هستند. سوییچگیرها

به‌طور کلی برای قطع و وصل جریان الکتریکی، جلوگیری از اضافه‌بار و

اتصال کوتاه و همچنین نظارت بر وضعیت سیستم به کار می‌روند.

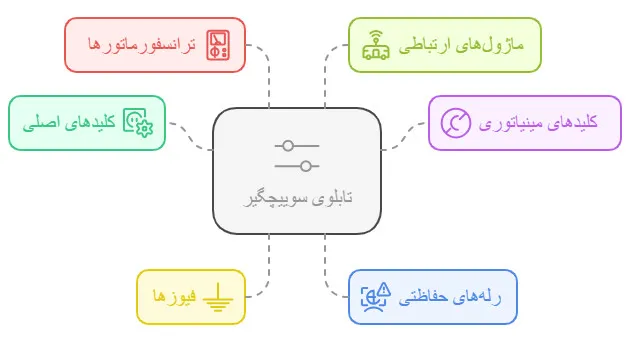

 اجزاء تابلوی سوییچگیر

تابلوی سوییچگیر معمولاً از چندین جزء اصلی تشکیل شده است

که هر کدام وظیفه خاصی را بر عهده دارند. این اجزاء عبارتند از:

کلیدهای اصلی (Main Switches): این کلیدها برای قطع و وصل

برق به کل سیستم استفاده می‌شوند. آنها معمولاً در ورودی

تابلو قرار دارند و کنترل اصلی بر روی جریان برق را فراهم میکنند.

کلیدهای مینیاتوری (MCB): این کلیدها برای حفاظت از مدارها در

برابر اضافه‌بار و اتصال کوتاه طراحی شده‌اند. در صورت بروز مشکل،

این کلیدها به‌طور خودکار مدار را قطع می‌کنند.

فیوزها: فیوزها نیز برای حفاظت از مدارها در برابر جریان‌های غیر

عادی و اضافه‌بار استفاده می‌شوند. این تجهیزات در صورت بروز

مشکل، به‌صورت مکانیکی مدار را قطع می‌کنند.

رله‌های حفاظتی: این رله‌ها به‌منظور تشخیص شرایط غیرعادی مانند

اضافه‌بار، اتصال کوتاه و نوسانات ولتاژ به کار می‌روند. رله‌ها می‌توانند

به‌طور خودکار اقدام به قطع مدار نمایند.

ترانسفورماتورها

در برخی سوییچگیرها، ترانسفورماتورهای جریان و

ولتاژ به‌منظور اندازه‌گیری و نظارت بر وضعیت سیستم به کار می‌روند.

ماژول‌های ارتباطی: این ماژول‌ها برای برقراری ارتباط بین سوییچگیر و

سیستم‌های کنترل مرکزی به کار می‌روند و به اپراتورها این امکان را

می‌دهند که وضعیت سیستم را از راه دور نظارت کنند.

 انواع تابلوی سوییچگیر

این تابلو  به دو دسته اصلی تقسیم می‌شود:

سوییچگیرهای فشار متوسط (Medium Voltage Switchgear): این

سوییچگیرها معمولاً در ولتاژهای بین ۱ کیلوولت تا ۳۳ کیلوولت به کار

می‌روند و در تأسیسات صنعتی و شبکه‌های توزیع برق استفاده میشوند.

سوییچگیرهای فشار ضعیف (Low Voltage Switchgear): این سوییچگیر

ها برای ولتاژهای پایین‌تر از ۱ کیلوولت طراحی شده‌اند و معمولاً در ساختمان‌

های مسکونی، تجاری و کارخانجات استفاده می‌شوند.

 کاربردهای تابلوی سوییچگیر

این تابلو در صنایع و محیط‌های مختلف کاربردهای متنوعی دارد:

صنایع انرژی: سوییچگیرها در ایستگاه‌های برق و زیرساخت‌های انرژی

برای توزیع و کنترل برق به کار می‌روند.

ساختمان‌های تجاری: در ادارات و فروشگاه‌ها، تابلوی سوییچگیر به تأمین

و مدیریت روشنایی و سایر تجهیزات الکتریکی کمک می‌کند.

کارخانجات: در صنایع، تابلوی سوییچگیر برای تأمین برق به ماشین‌آلات

و خطوط تولید به کار می‌رود.

زیرساخت‌های عمومی: در تأسیسات عمومی مانند بیمارستان‌ها و

مدارس، سوییچگیرها برای کنترل و مدیریت برق به کار می‌روند.

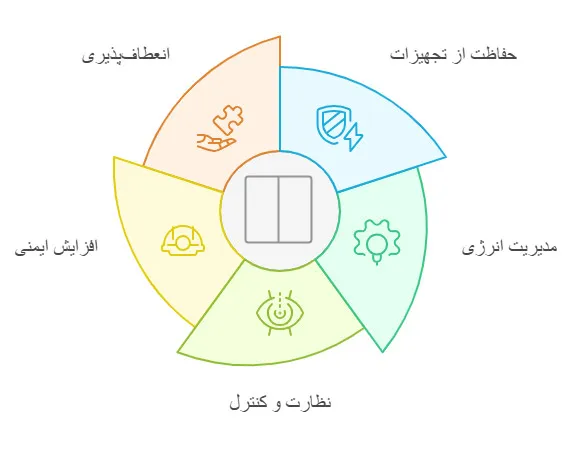

 مزایای تابلوی سوییچگیر

تابلوی سوییچگیر دارای مزایای زیادی است که شامل موارد زیر می‌باشد:

حفاظت از تجهیزات: با استفاده از کلیدهای مینیاتوری، فیوزها و رله‌های

حفاظتی، سوییچگیرها از مدارهای الکتریکی در برابر خطرات مختلف

حفاظت می‌کنند.

مدیریت انرژی

سوییچگیرها به اپراتورها این امکان را می‌دهند که جریان

برق را به‌طور مؤثر مدیریت کنند و از بروز مشکلات جلوگیری نمایند.

نظارت و کنترل: برخی از سوییچگیرها دارای سیستم‌های نظارتی

هستند که به اپراتورها امکان مشاهده وضعیت سیستم را در زمان

واقعی می‌دهند.

افزایش ایمنی: با قطع و وصل اتوماتیک در شرایط غیرعادی، سوییچگیر

ها به افزایش ایمنی در تأسیسات کمک می‌کنند.

انعطاف‌پذیری: سوییچگیرها می‌توانند به راحتی به سیستم‌های جدید

اضافه شوند و این ویژگی به اپراتورها اجازه می‌دهد که نیازهای آینده

خود را تأمین کنند.

 اهمیت تابلوی سوییچگیر

 به عنوان یکی از اجزای کلیدی در سیستم‌های توزیع

برق شناخته می‌شود. این تابلوها نه تنها به تأمین و کنترل برق ایمن و

مؤثر کمک می‌کنند، بلکه به کاهش هزینه‌های نگهداری و افزایش ایمنی

نیز کمک می‌کنند. با توجه به نیاز روزافزون به انرژی و تجهیزات الکتریکی

در زندگی مدرن، اهمیت تابلوی سوییچگیر در تأمین نیازهای الکتریکی

روز به روز افزایش می‌یابد.

نتیجه‌گیری

 به عنوان یک ابزار حیاتی در سیستم‌های برق‌رسانی،

نقش مهمی در کنترل، حفاظت و توزیع برق ایفا می‌کند. با فراهم کردن

حفاظت، نظارت و کنترل، این تابلوها به بهینه‌سازی عملکرد و کارایی

سیستم‌های الکتریکی کمک می‌کنند. با توجه به پیشرفت‌های تکنولوژی

و نیاز به سیستم‌های پیچیده‌تر در صنایع و ساختمان‌های مدرن، اهمیت

تابلوی سوییچگیر در آینده نیز به طور فزاینده‌ای افزایش خواهد یافت و به

عنوان ابزاری حیاتی در بهبود عملکرد و ایمنی سیستم‌های برق‌رسانی

عمل خواهد کرد.
