تابلو برق ستاره مثلث

تابلو برق ستاره مثلث یکی از روش‌های مرسوم و پرکاربرد برای

راه‌اندازی موتورهای الکتریکی سه فاز است. این تابلو به‌خصوص

در مواقعی استفاده می‌شود که نیاز به کاهش جریان راه‌اندازی

موتور باشد. در این مقاله، به بررسی دقیق ساختار، عملکرد،

اجزاء و کاربردهای تابلو برق ستاره مثلث خواهیم پرداخت.

مفهوم ستاره مثلث

در سیستم‌های الکتریکی سه فاز، موتورهای الکتریکی هنگام

راه‌اندازی به جریان بالایی نیاز دارند که می‌تواند به شبکه برق

و تجهیزات الکتریکی آسیب برساند. تابلو برق ستاره مثلث به‌

منظور کاهش این جریان اولیه و جلوگیری از بروز مشکلات، از

دو روش مختلف اتصال به‌صورت سری استفاده می‌کند:

حالت ستاره: در این حالت، ولتاژ روی سیم‌پیچ‌های موتور کاهش

می‌یابد، که موجب کاهش جریان اولیه راه‌اندازی می‌شود. این

حالت در زمان راه‌اندازی موتور اعمال می‌شود تا جریان کمتری

از شبکه گرفته شود.

حالت مثلث

پس از راه‌اندازی کامل موتور و رسیدن به سرعت

مطلوب، اتصال سیم‌پیچ‌های موتور به حالت مثلث تغییر پیدا می‌

کند تا موتور با ولتاژ کامل کار کند و توان اسمی خود را ارائه دهد.

ساختار و اجزاء تابلو برق ستاره مثلث

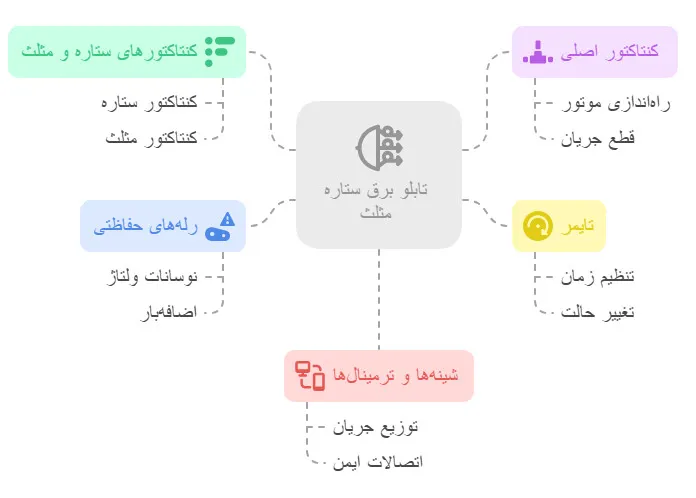

تابلو برق ستاره مثلث از اجزاء مختلفی تشکیل شده که هر

کدام وظیفه خاصی را در فرآیند راه‌اندازی و عملکرد موتور برعهده

دارند. این اجزاء عبارتند از:

کنتاکتورهای ستاره و مثلث

دو کنتاکتور مجزا برای تغییر حالت‌های ستاره و مثلث به کار

گرفته می‌شوند. در ابتدای فرآیند راه‌اندازی، کنتاکتور ستاره فعال

می‌شود و سپس پس از رسیدن به سرعت کافی، کنتاکتور

مثلث وارد مدار می‌شود.

کنتاکتور اصلی

کنتاکتور اصلی مسئول تأمین جریان ورودی به موتور است و

نقش اصلی را در راه‌اندازی و قطع جریان موتور ایفا می‌کند. این

کنتاکتور هم‌زمان با تغییر حالت‌های ستاره و مثلث فعال و غیر

فعال می‌شود.

تایمر

تایمر در تابلو برق ستاره مثلث، وظیفه تنظیم زمان تغییر از حالت

ستاره به حالت مثلث را برعهده دارد. این زمان بسته به نوع

موتور و نیازهای خاص سیستم قابل تنظیم است و معمولاً پس

از چند ثانیه موتور از حالت ستاره به حالت مثلث تغییر می‌کند.

 رله‌های حفاظتی

رله‌های حفاظتی برای محافظت از موتور در برابر نوسانات ولتاژ،

اضافه‌بار و سایر مشکلات الکتریکی به کار می‌روند. این رله‌ها

به‌طور خودکار جریان را قطع می‌کنند تا از آسیب به موتور و تجهیزات

جلوگیری شود.

 شینه‌ها و ترمینال‌ها

شینه‌ها و ترمینال‌ها به‌منظور اتصال ورودی‌ها و خروجی‌های برق

در تابلو برق به کار می‌روند. این اجزاء امکان توزیع جریان الکتریکی

به‌صورت یکنواخت و ایمن را فراهم می‌کنند.

نحوه عملکرد تابلو برق ستاره مثلث

فرآیند راه‌اندازی موتور با استفاده از تابلو برق ستاره مثلث به‌صورت

زیر است:

شروع به کار موتور

در حالت ستاره: ابتدا موتور با اتصال سیم‌پیچ‌ها

به حالت ستاره راه‌اندازی می‌شود. در این حالت ولتاژ کاهش یافته

و جریان راه‌اندازی کم است. این مرحله معمولاً چند ثانیه طول می‌

کشد و به موتور اجازه می‌دهد که به تدریج به سرعت اولیه خود

برسد.

تغییر به حالت مثلث: پس از گذشت زمان مشخص شده توسط تایمر،

اتصال سیم‌پیچ‌های موتور به حالت مثلث تغییر می‌کند. در این حالت،

موتور با ولتاژ کامل کار کرده و توان نامی خود را ارائه می‌دهد.

کارکرد در حالت مثلث: موتور به کار خود در حالت مثلث ادامه می‌دهد

تا زمانی که دستور توقف یا قطع برق صادر شود.

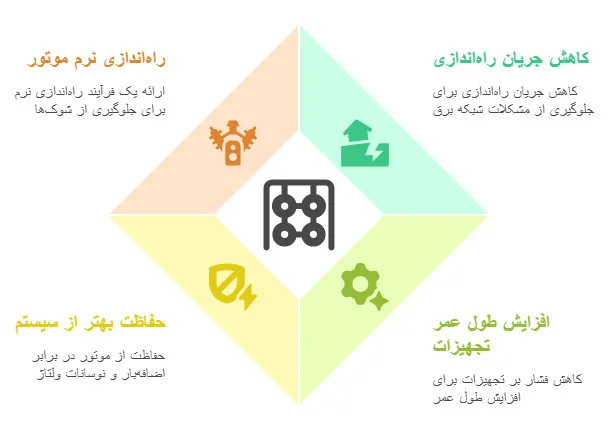

مزایای تابلو برق ستاره مثلث

کاهش جریان راه‌اندازی

یکی از بزرگ‌ترین مزایای تابلو برق ستاره مثلث، کاهش جریان راه‌اندازی

موتور است. این موضوع باعث می‌شود که شبکه برق در هنگام راه‌اندازی

دچار مشکل نشود و از خرابی تجهیزات جلوگیری شود.

 افزایش طول عمر تجهیزات

با کاهش جریان‌های اولیه، فشار کمتری به تجهیزات و موتور وارد میشود.

این امر می‌تواند منجر به افزایش طول عمر موتور و سایر اجزاء الکتریکی

سیستم شود.

حفاظت بهتر از سیستم

رله‌ها و دیگر اجزاء حفاظتی در تابلو برق ستاره مثلث، موتور را در برابر

مشکلاتی مانند اضافه‌بار و نوسانات ولتاژ محافظت می‌کنند. این سیستم

حفاظتی می‌تواند از خرابی‌های ناگهانی و هزینه‌های تعمیرات جلوگیری کند.

راه‌اندازی نرم موتور

تابلو برق مثلث با ارائه یک فرآیند راه‌اندازی نرم، از ایجاد شوک‌های

ناگهانی به موتور جلوگیری می‌کند. این راه‌اندازی نرم به‌ویژه در موتورهای

بزرگ و سنگین اهمیت بیشتری دارد.

 کاربردهای تابلو برق ستاره مثلث

تابلو برق مثلث در بسیاری از صنایع و پروژه‌های بزرگ که نیاز به موتور

های سه فاز دارند، مورد استفاده قرار می‌گیرد. برخی از کاربردهای رایج آن

عبارتند از:

صنایع نفت و گاز

پالایشگاه‌ها

کارخانجات تولیدی

تجهیزات حمل‌ونقل و نوار نقاله‌ها

صنایع سنگین

نتیجه‌گیری

تابلو برق مثلث یک راه‌حل مؤثر و کارآمد برای راه‌اندازی موتورهای

سه فاز با کاهش جریان راه‌اندازی است. این سیستم با استفاده از

کنتاکتورها، رله‌های حفاظتی و تایمر، امکان راه‌اندازی ایمن و نرم موتور

را فراهم می‌کند و از آسیب به تجهیزات جلوگیری می‌کند. با توجه به

مزایای فراوان آن، تابلو برق مثلث یکی از گزینه‌های برتر برای

سیستم‌های صنعتی و تجاری بزرگ محسوب می‌شود.
