تابلوی rtu چه تفاوتی با تابلوی plc دارد

تابلوی RTU

تابلوهای RTU (Remote Terminal Unit) و

PLC (Programmable Logic Controller) هر دو از اجزای کلیدی

سیستم‌های اتوماسیون صنعتی به‌شمار می‌روند، اما تفاوت‌های

عمده‌ای در طراحی، کاربرد و عملکرد آن‌ها وجود دارد. هر یک از این

تجهیزات برای اهداف خاصی طراحی شده‌اند و نقش‌های متفاوتی

در کنترل و مدیریت فرآیندهای صنعتی ایفا می‌کنند. در این مقاله،

به بررسی دقیق تفاوت‌های میان تابلو RTU و تابلو PLC خواهیم

پرداخت.

معرفی تابلو RTU

RTU یک واحد کنترل از راه دور است که برای جمع‌آوری داده‌ها از

سنسورها و دستگاه‌های مختلف و ارسال آن‌ها به سیستم‌های

کنترل مرکزی (مانند SCADA) استفاده می‌شود. RTUها به‌ویژه در

محیط‌هایی که نیاز به انتقال داده‌ها از نقاط دورافتاده به یک مرکز

کنترل مرکزی وجود دارد، به‌کار می‌روند. این تابلوها به عنوان واسطه‌

ای بین تجهیزات میدانی و سیستم‌های نظارتی عمل می‌کنند و

وظیفه ارسال اطلاعات به سرورهای مرکزی و دریافت دستورات برای

کنترل دستگاه‌های محلی را دارند.

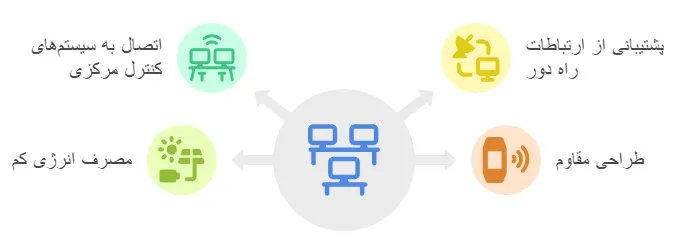

ویژگی‌های تابلو RTU

اتصال به سیستم‌های کنترل مرکزی:

RTUها به‌طور عمده برای ارتباط با سیستم‌های SCADA و دیگر

سیستم‌های نظارتی طراحی شده‌اند. این سیستم‌ها از RTUها

برای نظارت و کنترل تجهیزات در نقاط دورافتاده یا در مناطقی که

دسترسی مستقیم به آن‌ها دشوار است، استفاده می‌کنند.

پشتیبانی از ارتباطات راه دور:

RTUها از پروتکل‌های ارتباطی متنوعی مانند GSM، GPRS، LTE

و ماهواره‌ای برای انتقال داده‌ها استفاده می‌کنند. این ویژگی

باعث می‌شود که این واحدها برای کاربردهای پراکنده و در مناطق

جغرافیایی دورافتاده مناسب باشند.

مصرف انرژی کم:

RTUها برای عملکرد در محیط‌هایی طراحی شده‌اند که دسترسی

به برق محدود است. به همین دلیل، این تجهیزات معمولاً مصرف

انرژی کمی دارند و می‌توانند از طریق منابع انرژی جایگزین مانند

پنل‌های خورشیدی تأمین شوند.

طراحی مقاوم

(تابلوی rtu چه تفاوتی با تابلوی plc دارد)

RTUها برای استفاده در محیط‌های صنعتی و مناطقی که شرایط

آب و هوایی سخت دارند، طراحی شده‌اند و معمولاً در برابر تغییرات

دما، رطوبت و لرزش مقاوم هستند.

معرفی تابلو PLC

PLC یک کنترل‌کننده منطقی برنامه‌پذیر است که در فرآیندهای

صنعتی برای کنترل و اتوماسیون تجهیزات و ماشین‌آلات به کار میرود.

PLC‌ها به‌طور مستقیم در خطوط تولید و فرآیندهای صنعتی نصب

می‌شوند و به‌عنوان کنترل‌کننده‌های داخلی ماشین‌آلات عمل میکنند.

آن‌ها قابلیت برنامه‌ریزی دارند و می‌توانند با دریافت داده‌ها از سنسورها

و ورودی‌های مختلف، عملیات منطقی و کنترلی را انجام دهند.

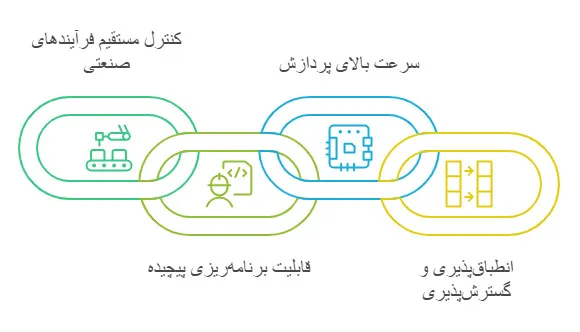

ویژگی‌های تابلو PLC:

کنترل مستقیم فرآیندهای صنعتی:

PLC‌ها به‌طور مستقیم برای کنترل و نظارت بر تجهیزات صنعتی و خطوط

تولید طراحی شده‌اند. این سیستم‌ها به عنوان مغز عملیات صنعتی

عمل کرده و می‌توانند دستورات پیچیده کنترلی را اجرا کنند.

قابلیت برنامه‌ریزی پیچیده:

(تابلوی rtu چه تفاوتی با تابلوی plc دارد)

یکی از مزایای بزرگ PLC‌ها قابلیت برنامه‌ریزی و اجرای عملیات منطقی

پیچیده است. مهندسان می‌توانند برنامه‌های مخصوص به فرآیندهای

مختلف صنعتی را به PLC وارد کنند و عملکرد آن‌ها را بر اساس نیازهای

خاص تنظیم کنند.

سرعت بالای پردازش:

PLC‌ها معمولاً دارای سرعت پردازش بالایی هستند و می‌توانند تعداد

زیادی از ورودی‌ها و خروجی‌ها را به‌صورت همزمان مدیریت کنند. این

ویژگی به ویژه در کاربردهایی که نیاز به واکنش سریع دارند، اهمیت

دارد. انطباق‌پذیری و گسترش‌پذیری:

تابلوهای PLC به‌راحتی قابل انطباق و گسترش هستند. اگر در آینده

نیاز به افزودن سنسورها یا عملگرهای جدید باشد، این سیستم‌ها

می‌توانند به‌راحتی توسعه یابند.

فاوت‌های کلیدی بین تابلو RTU و تابلو PLC

کاربرد اصلی:

RTU به‌طور عمده برای جمع‌آوری داده‌ها و ارسال آن‌ها به سیستم‌های

نظارتی مرکزی استفاده می‌شود. این واحدها بیشتر در مکان‌های دور

افتاده یا محیط‌های صنعتی بزرگ که نیاز به نظارت از راه دور دارند، کاربرد

دارند.

PLC به عنوان یک کنترل‌کننده محلی برای اجرای عملیات کنترلی و منطقی

در تجهیزات و ماشین‌آلات صنعتی استفاده می‌شود. PLC مستقیماً به

فرآیندهای تولید متصل می‌شود و وظیفه کنترل این فرآیندها را بر عهده دارد.

نحوه ارتباط و اتصال:

RTU معمولاً به سیستم‌های کنترل مرکزی مانند SCADA متصل می‌شود

و داده‌ها را از راه دور به این سیستم‌ها ارسال می‌کند. این ارتباط می‌تواند

از طریق اینترنت، شبکه‌های سلولی یا ماهواره‌ای انجام شود.

PLC بیشتر در کنترل داخلی و محلی تجهیزات و ماشین‌آلات به‌کار می‌رود

و به‌ندرت نیاز به ارسال داده‌ها به نقاط دوردست دارد. ارتباط PLC‌ها اغلب

از طریق شبکه‌های محلی (مانند Ethernet) یا پروتکل‌های صنعتی داخلی

انجام می‌شود.

قابلیت‌های برنامه‌ریزی:

PLC قابلیت برنامه‌ریزی پیشرفته‌تری نسبت به RTU دارد. برنامه‌های کنترلی

پیچیده با استفاده از زبان‌های برنامه‌نویسی خاص PLC (مانند Ladder Logic)

به آن وارد می‌شود و به کنترل دقیق فرآیندهای صنعتی می‌پردازد.

RTU معمولاً برنامه‌ریزی ساده‌تری دارد و بیشتر برای جمع‌آوری و انتقال داده‌ها

به کار می‌رود. توانایی پردازش و اجرای عملیات منطقی پیچیده در RTU کمتر

از PLC است.

مصرف انرژی و طراحی:

RTU به‌طور کلی برای مصرف کم انرژی طراحی شده است و می‌تواند در

محیط‌های بدون منبع برق مداوم، با استفاده از منابع جایگزین مانند پنل

خورشیدی کار کند.

PLC معمولاً برای نصب در محیط‌های صنعتی با دسترسی به منبع برق پایدار

طراحی شده است و مصرف انرژی بیشتری نسبت به RTU دارد.

مقاومت در برابر شرایط محیطی:

(تابلوی rtu چه تفاوتی با تابلوی plc دارد)

RTU ها به‌ویژه برای محیط‌های سخت و شرایط نامساعد جوی طراحی

شده‌اند. آن‌ها در برابر تغییرات شدید دما، رطوبت و ارتعاش مقاوم هستند.

PLC  نیز مقاوم است، اما بیشتر در محیط‌های کنترل‌شده صنعتی به کار

میرود و در شرایط محیطی بسیار سخت مانند RTU استفاده نمی‌شود.

تیجه‌گیری

در مجموع، تفاوت‌های اصلی میان تابلوهای RTU و PLC به کاربردهای آن‌ها،

نحوه ارتباط و کنترل، مصرف انرژی، و مقاومت در برابر شرایط محیطی بازمی‌

گردد. **RTU** بیشتر برای جمع‌آوری و ارسال داده‌ها از مکان‌های دورافتاده

به سیستم‌های نظارتی استفاده می‌شود، در حالی که **PLC** به‌عنوان

یک کنترل‌کننده محلی برای اجرای عملیات منطقی و کنترلی در تجهیزات

صنعتی عمل می‌کند. انتخاب بین این دو نوع تابلو بستگی به نیازهای پروژه

و محیط کاری دارد.
