تابلوی RIO

تابلوی RIO (Remote Input/Output) یکی از اجزای مهم در سیستم‌

های اتوماسیون صنعتی و کنترل فرآیندها است که به منظور توزیع و

مدیریت ورودی‌ها و خروجی‌های سیستم‌های کنترل طراحی شده

است. این نوع تابلوها به سیستم‌های کنترل مرکزی اجازه می‌دهند

تا به صورت مؤثرتر و کارآمدتر به اطلاعات و داده‌های مربوط به ماشین‌

آلات و تجهیزات دسترسی پیدا کنند. در این مقاله، به بررسی مفهوم،

اجزاء، کاربردها، مزایا و اهمیت این تابلو خواهیم پرداخت.

مفهوم تابلوی RIO

این تابلو به مجموعه‌ای از ماژول‌ها و تجهیزات اطلاق می‌شود که

به منظور مدیریت ورودی‌ها و خروجی‌های یک سیستم کنترل طراحی

شده‌اند. این تابلوها می‌توانند به صورت مستقل یا به عنوان بخشی

از یک سیستم بزرگ‌تر عمل کنند و به اپراتورها این امکان را می‌دهند

که به‌صورت غیرمستقیم با تجهیزات و ماشین‌آلات ارتباط برقرار کنند.

تابلوی RIO به طور خاص در محیط‌هایی که نیاز به فاصله زیاد بین

کنترل‌کننده و تجهیزات وجود دارد، بسیار مفید است.

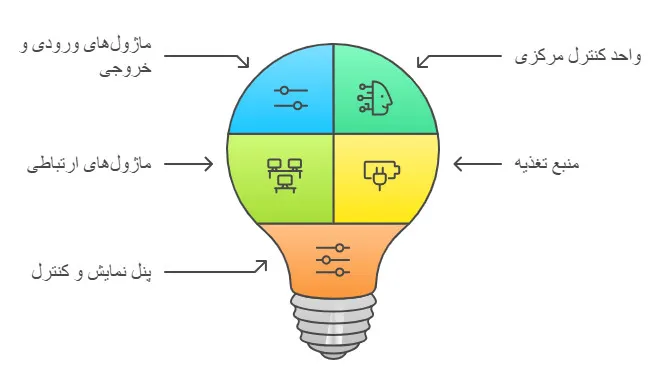

اجزاء تابلوی RIO

این تابلو معمولاً از چندین جزء اصلی تشکیل شده است که هر

کدام وظیفه خاصی را بر عهده دارند. این اجزاء عبارتند از:

ماژول‌های ورودی و خروجی (I/O Modules): این ماژول‌ها برای دریافت

سیگنال‌های ورودی از سنسورها و ارسال سیگنال‌های خروجی به

عملگرها و تجهیزات مختلف به کار می‌روند. ماژول‌ها می‌توانند دیجیتال

یا آنالوگ باشند.

واحد کنترل مرکزی (CPU): این واحد به عنوان مغز تابلوی RIO عمل

می‌کند و وظیفه پردازش اطلاعات ورودی و خروجی و اجرای برنامه‌

های کنترل را بر عهده دارد.

ماژول‌های ارتباطی: این ماژول‌ها برای برقراری ارتباط بین تابلوی RIO

و سیستم‌های دیگر مانند PLC، کامپیوترها و سایر تجهیزات استفاده

می‌شوند. این ارتباط می‌تواند از طریق پروتکل‌های مختلفی مانند

Ethernet، Modbus، Profibus و دیگر پروتکل‌های صنعتی برقرار شود.

منبع تغذیه: منبع تغذیه برای تأمین انرژی مورد نیاز این تابلو و سایر

اجزاء به کار می‌رود.

پنل نمایش و کنترل

برخی از تابلوهای RIO دارای پنل‌های نمایش

هستند که به اپراتورها امکان مشاهده وضعیت سیستم و تغییر

پارامترها را می‌دهند.

کاربردها

این تابلو در صنایع و سیستم‌های مختلف کاربردهای متنوعی دارد:

صنایع تولیدی: در خطوط تولید و مونتاژ، تابلوی RIO برای کنترل و نظارت

بر ماشین‌آلات و تجهیزات به کار می‌رود. این تابلوها به اپراتورها اجازه

می‌دهند تا فرآیندها را به‌صورت دقیق و در زمان واقعی کنترل کنند.

مدیریت انرژی: در سیستم‌های توزیع برق و مدیریت انرژی، این تابلو

به کنترل مصرف انرژی و بهینه‌سازی آن کمک می‌کند.

سیستم‌های آب و فاضلاب: در سیستم‌های تصفیه آب و فاضلاب، تابلوی

RIO برای کنترل پمپ‌ها، شیرها و سایر تجهیزات مورد استفاده قرار

می‌گیرد.

سیستم‌های تهویه مطبوع: در سیستم‌های HVAC، تابلوی RIO به

کنترل دما و رطوبت کمک می‌کند.

پروژه‌های عمرانی

در پروژه‌های ساخت و ساز، تابلوی RIO برای

کنترل ماشین‌آلات و تجهیزات به کار می‌رود.

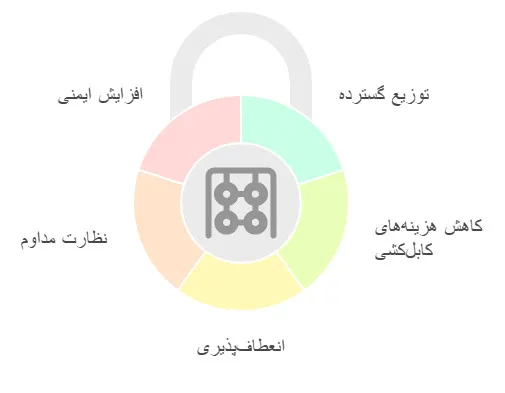

مزایا

این تابلو دارای مزایای زیادی است که شامل موارد زیر می‌باشد:

توزیع گسترده: تابلوی RIO به اپراتورها این امکان را می‌دهد که ورودی‌

ها و خروجی‌ها را در نقاط مختلف توزیع کنند و به این ترتیب نیاز به

فاصله زیاد بین کنترل‌کننده و تجهیزات کاهش می‌یابد.

کاهش هزینه‌های کابل‌کشی: با استفاده از تابلوی RIO، نیاز به کابل‌

کشی زیاد کاهش می‌یابد و این موضوع به کاهش هزینه‌های نصب و

نگهداری کمک می‌کند.

انعطاف‌پذیری: سیستم‌های RIO می‌توانند به راحتی به‌روزرسانی یا

تغییر داده شوند و این ویژگی به اپراتورها اجازه می‌دهد تا سیستم‌

های خود را بر اساس نیازهای متغیر تغییر دهند.

نظارت مداوم: با استفاده از تابلوی RIO، امکان نظارت مداوم بر عملکرد

سیستم‌ها وجود دارد که به شناسایی مشکلات در زمان مناسب

کمک می‌کند.

افزایش ایمنی

با نظارت دقیق بر ورودی‌ها و خروجی‌ها، این تابلو به

افزایش ایمنی در محیط‌های صنعتی کمک می‌کند و خطرات ناشی از

خطاهای انسانی را کاهش می‌دهد.

اهمیت تابلوی RIO

این تابلو به عنوان یک ابزار کلیدی در اتوماسیون صنعتی و مدیریت

فرآیندها شناخته می‌شود. این تابلوها با فراهم کردن یک سیستم کنترل

و نظارت پیشرفته، به افزایش کارایی و بهره‌وری در صنایع کمک می‌کنند.

همچنین، با توجه به نیاز به کاهش هزینه‌ها و افزایش دقت در فرآیندهای

تولید، استفاده از تابلوی RIO در صنایع روز به روز در حال افزایش است.

نتیجه‌گیری

 این تابلو به عنوان یکی از اجزای کلیدی در سیستم‌های کنترل و

اتوماسیون صنعتی، نقش مهمی در مدیریت ورودی‌ها و خروجی‌ها ایفا

می‌کند. با ارائه قابلیت‌های توزیع گسترده، کاهش هزینه‌های کابل‌کشی

و افزایش ایمنی، این تابلوها به بهینه‌سازی عملکرد و کارایی صنایع کمک

می‌کنند. با توجه به پیشرفت‌های تکنولوژی و نیاز به سیستم‌های

هوشمند در صنایع، اهمیت تابلوی RIO در آینده نیز به طور فزاینده‌ای

افزایش خواهد یافت و به عنوان ابزاری حیاتی در بهبود عملکرد و کارایی

صنایع مدرن عمل خواهد کرد.
