تولید تابلو برق

فرآیند، مراحل و اهمیت

تولید تابلو برق یکی از فرآیندهای کلیدی در صنعت برق است که

نقش حیاتی در ایمنی، کنترل و توزیع انرژی الکتریکی در انواع پروژه‌

های صنعتی، تجاری و ساختمانی ایفا می‌کند. تابلو برق‌ها به‌عنوان

محفظه‌ای که تجهیزات حفاظتی و کنترل‌کننده برق را در خود جای

می‌دهند، برای مدیریت جریان الکتریکی در سیستم‌ها و ماشین‌

آلات استفاده می‌شوند. فرآیند تولید تابلو برق نیازمند رعایت دقیق

استانداردها و استفاده از تجهیزات مناسب است تا ایمنی و کارایی

سیستم تضمین شود.

در این مقاله به بررسی مراحل تولید تابلو برق، عوامل تأثیرگذار بر

کیفیت آن، و اهمیت استفاده از تابلوهای برق استاندارد میپردازیم.

طراحی و مهندسی تابلو برق

اولین و مهم‌ترین مرحله در تولید تابلو برق، طراحی و مهندسی آن

است. در این مرحله، نیازهای پروژه بررسی شده و بر اساس آن،

نقشه‌ها و مدارهای الکتریکی تابلو طراحی می‌شود. مهندسان

برق با بررسی جریان‌ها و ولتاژهای مورد نیاز، تجهیزات حفاظتی و

کنترلی مناسب را انتخاب کرده و آن‌ها را در نقشه جایگذاری میکنند.

این مرحله شامل موارد زیر است:

بررسی نیازهای پروژه

مهندسان در ابتدا با مشتریان و تیم‌های فنی پروژه مشاوره میکنند

تا نیازهای دقیق مشخص شود. این نیازها شامل توان مصرفی، تعداد

مدارها، نوع تجهیزات حفاظتی، و محل نصب تابلو برق است.

تهیه نقشه‌های الکتریکی

در این مرحله، نقشه‌های مدار الکتریکی طراحی می‌شوند. این

نقشه‌ها شامل جایگذاری کلیدهای حفاظتی، کنتاکتورها، رله‌ها و

سایر تجهیزات مورد نیاز است. همچنین مسیر سیم‌کشی و نوع

کابل‌ها نیز مشخص می‌شود.

 انتخاب تجهیزات

انتخاب تجهیزات مناسب بر اساس نیازهای پروژه و استانداردهای

ایمنی انجام می‌شود. تجهیزات ممکن است شامل مدارشکن‌ها،

فیوزها، کنتاکتورها، شینه‌ها و سیستم‌های کنترل مانند PLC باشند.

ساخت بدنه تابلو برق

پس از طراحی، نوبت به ساخت بدنه تابلو برق می‌رسد. بدنه تابلو

برق باید از مواد مقاوم و باکیفیت ساخته شود تا از تجهیزات داخلی

در برابر شرایط محیطی مانند رطوبت، گرد و غبار، و ضربه محافظت

کند. برای ساخت بدنه تابلو برق، مراحل زیر انجام می‌شود:

برش و فرم‌دهی ورق‌های فلزی

ورق‌های فلزی معمولاً از جنس فولاد یا آلومینیوم برای ساخت بدنه

تابلو استفاده می‌شوند. این ورق‌ها به‌صورت دقیق برش داده شده

و فرم‌دهی می‌شوند تا به شکل تابلو برق درآیند.

پوشش‌دهی سطح

( تولید تابلو برق)

برای جلوگیری از زنگ‌زدگی و خوردگی، سطح ورق‌های فلزی با

پوشش‌های خاصی مانند رنگ پودری یا گالوانیزه پوشش داده میشود.

این پوشش‌ها علاوه بر افزایش مقاومت تابلو در برابر شرایط محیطی،

به زیبایی ظاهری آن نیز کمک می‌کنند.

نصب درب و لولاها

در این مرحله، درب‌های تابلو و لولاهای مربوط به آن نصب می‌شوند.

درب‌ها باید به‌گونه‌ای طراحی شوند که به‌راحتی باز و بسته شوند و

امکان دسترسی سریع به تجهیزات داخلی را فراهم کنند.

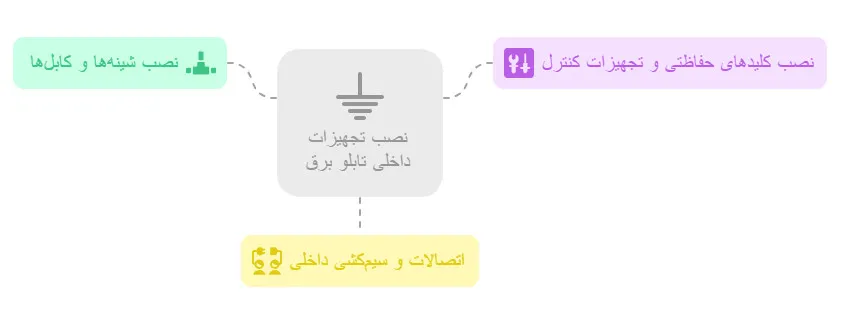

نصب تجهیزات داخلی

پس از آماده شدن بدنه تابلو، تجهیزات الکتریکی درون تابلو نصب

میشوند. این مرحله نیازمند دقت بالاست زیرا هرگونه خطا در نصب

تجهیزات می‌تواند منجر به خطرات ایمنی و عملکرد نادرست سیستم

شود. مراحل نصب تجهیزات شامل موارد زیر است:

نصب شینه‌ها و کابل‌ها

( تولید تابلو برق)

شینه‌های مسی یا آلومینیومی برای انتقال جریان الکتریکی در تابلو

نصب می‌شوند. همچنین، کابل‌های مورد نیاز برای اتصال تجهیزات

مختلف به شینه‌ها و مدارهای تابلو به دقت سیم‌کشی می‌شوند.

نصب کلیدهای حفاظتی و تجهیزات کنترل

کلیدهای حفاظتی مانند مدارشکن‌ها و فیوزها در مکان‌های مناسب

نصب می‌شوند. همچنین کنتاکتورها، رله‌ها و تجهیزات کنترل مانند

PLC یا سیستم‌های مانیتورینگ نیز در این مرحله نصب می‌شوند.

اتصالات و سیم‌کشی داخلی

پس از نصب تجهیزات، سیم‌کشی‌های داخلی تابلو برق انجام میشود.

این سیم‌کشی‌ها باید بر اساس نقشه‌های الکتریکی و با رعایت اصول

ایمنی انجام شوند. استفاده از کابل‌های مناسب و اتصالات باکیفیت

می‌تواند به عملکرد بهتر و ایمنی بیشتر تابلو کمک کند.

تست و کنترل کیفیت

( تولید تابلو برق)

پس از اتمام نصب تجهیزات، تابلو برق باید تست‌های کیفی مختلفی

را پشت سر بگذارد تا از عملکرد صحیح و ایمنی آن اطمینان حاصل

شود. این تست‌ها شامل بررسی عملکرد مدارهای حفاظتی، اندازه‌

گیری ولتاژ و جریان، و بررسی اتصالات الکتریکی است.

تست ایمنی

تست‌های ایمنی برای اطمینان از عدم وجود خطرات الکتریکی و

حفاظت از کاربران انجام می‌شود. این تست‌ها شامل بررسی عملکرد

کلیدهای حفاظتی و تست عایق‌بندی تابلو است.

تست عملکرد

عملکرد کلی تابلو برق و تجهیزات داخلی آن نیز در این مرحله بررسی

می‌شود. تست عملکرد به‌منظور اطمینان از صحیح بودن مدارها و

کارکرد تجهیزات حفاظتی و کنترلی انجام می‌گیرد.

نصب و راه‌اندازی

پس از تولید و تست تابلو برق، مرحله نصب و راه‌اندازی آن در محل پروژه

آغاز می‌شود. این مرحله نیز به‌وسیله تکنسین‌های متخصص انجام

می‌شود تا اطمینان حاصل شود که تابلو به‌درستی به شبکه برق متصل

شده و به‌صورت ایمن کار می‌کند.

نصب تابلو در محل

تابلو برق باید به‌طور صحیح در محل مورد نظر نصب شود. این مرحله

شامل نصب تابلو روی دیوار یا محفظه‌های ویژه و انجام اتصالات شبکه

برق است.

راه‌اندازی و تست نهایی

پس از نصب، تست‌های نهایی برای اطمینان از عملکرد صحیح سیستم

انجام می‌شود. این تست‌ها شامل بررسی جریان‌ها و ولتاژهای شبکه

و اطمینان از عملکرد درست مدارهای حفاظتی است.

نتیجه‌گیری

تولید تابلو برق فرآیندی پیچیده است که نیازمند دقت بالا و رعایت

استانداردهای ایمنی است. از طراحی و مهندسی اولیه تا نصب تجهیزات

و تست نهایی، هر مرحله از این فرآیند باید با دقت انجام شود تا تابلو برق

به‌طور ایمن و کارآمد عمل کند. استفاده از تابلوهای برق استاندارد و

باکیفیت می‌تواند خطرات احتمالی را کاهش داده و طول عمر سیستم‌های

الکتریکی را افزایش دهد.
