برنامه‌نویسی PLC

مبانی، زبان‌ها و تکنیک‌ها

کنترلرهای منطقی برنامه‌پذیر (PLC) یکی از اجزای کلیدی در سیستم‌

های اتوماسیون صنعتی هستند که برای کنترل و مدیریت فرآیندها طراحی

شده‌اند. برنامه‌نویسی PLC به مهندسان و تکنسین‌ها این امکان را میدهد

که منطق کنترل را پیاده‌سازی کنند و عملکرد تجهیزات را به‌طور دقیق مدیریت

نمایند. در این مقاله به بررسی مبانی برنامه‌نویسی PLC، زبان‌های مختلف

آن، و روش‌های مؤثر برای نوشتن برنامه‌های کارآمد خواهیم پرداخت.

 مفهوم و اهمیت برنامه‌نویسی PLC

PLC ها دستگاه‌هایی هستند که برای اتوماسیون فرآیندهای صنعتی طراحی

شده‌اند. برنامه‌نویسی PLC به کاربران این امکان را می‌دهد تا ورودی‌های

مختلف را از سنسورها دریافت کرده و بر اساس منطق مشخصی خروجی‌ها

را کنترل کنند. این برنامه‌نویسی بسیار مهم است زیرا:

کنترل دقیق: با نوشتن برنامه‌های مؤثر، می‌توان کنترل دقیقی بر روی

سیستم‌ها و فرآیندهای صنعتی داشت.

بهینه‌سازی عملکرد

برنامه‌نویسی درست می‌تواند به بهینه‌سازی عملکرد

سیستم و کاهش هزینه‌های عملیاتی کمک کند.

سازگاری با تغییرات: برنامه‌های قابل تنظیم به کاربران این امکان را می‌دهند

که سیستم را بر اساس نیازهای جدید یا تغییرات محیطی به‌راحتی تغییردهند.

زبان‌های برنامه‌نویسی PLC

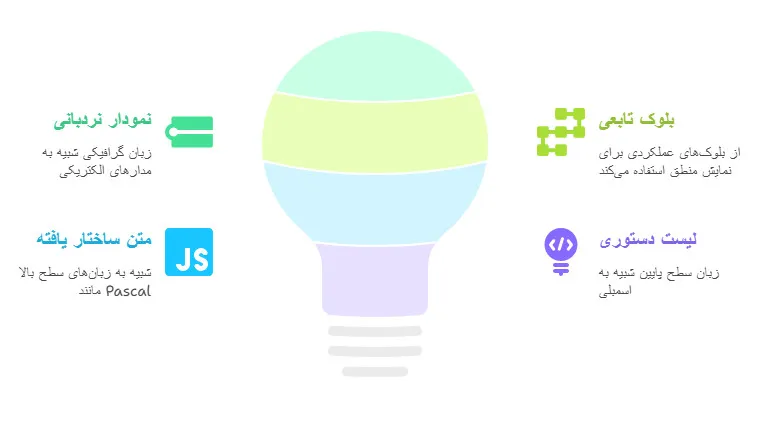

برنامه‌نویسی PLC معمولاً با استفاده از زبان‌های خاصی انجام می‌شود.

برخی از رایج‌ترین زبان‌های برنامه‌نویسی PLC عبارتند از:

Ladder Diagram (LD)

نمودار نردبانی (Ladder Diagram) یکی از متداول‌ترین زبان‌های برنامه‌نویسی

PLC است. این زبان به‌صورت گرافیکی طراحی شده و شبیه به مدارات الکتریکی

است. در این زبان، ورودی‌ها به‌عنوان تماس‌های الکتریکی و خروجی‌ها به‌عنوان

لامپ‌ها یا عملگرها نشان داده می‌شوند. این روش به کاربران این امکان را میدهد

که منطق کنترلی را به‌راحتی درک کنند و برنامه‌نویسی کنند.

Function Block Diagram (FBD)

زبان بلوک تابعی (Function Block Diagram) به کاربران این امکان را می‌دهد

تا بلوک‌های تابعی را به‌صورت گرافیکی ترکیب کنند. این زبان برای برنامه‌نویسی

سیستم‌های پیچیده مفید است و به کاربر اجازه می‌دهد تا منطق کنترل را به‌

صورت بصری طراحی کند.

 Structured Text (ST)

زبان متن ساختار یافته (Structured Text) یک زبان برنامه‌نویسی شبیه به Pascal

است که برای نوشتن برنامه‌های پیچیده و توابع ریاضی به‌کار می‌رود. این زبان

برای برنامه‌نویسی سطح بالا و انجام محاسبات پیچیده بسیار مناسب است.

 Instruction List (IL)

زبان لیست دستوری (Instruction List) یک زبان برنامه‌نویسی سطح پایین و

نزدیک به کد ماشین است. این زبان برای برنامه‌نویسی دقیق و کنترل دقیق‌تر

عملکرد PLC مناسب است، اما به دلیل دشواری در درک، کمتر مورد استفاده

قرار می‌گیرد.

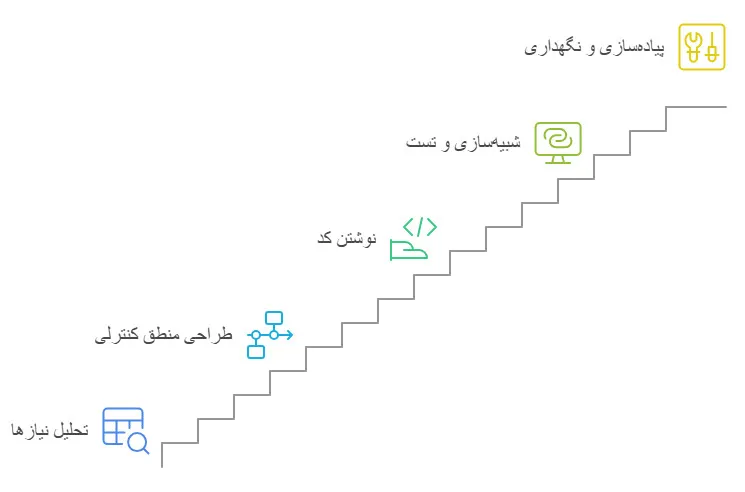

مراحل برنامه‌نویسی PLC

برنامه‌نویسی PLC معمولاً شامل مراحل زیر است:

تحلیل نیازها

قبل از شروع به برنامه‌نویسی، نیاز است که مشخص شود که چه عملکردهایی

باید توسط PLC انجام شود. این مرحله شامل شناسایی ورودی‌ها و خروجی‌ها،

سنسورها و عملگرها، و منطق کنترلی است.

 طراحی منطق کنترلی

پس از تحلیل نیازها، باید منطق کنترلی طراحی شود. این مرحله شامل تعیین

شرط‌ها و عمل‌ها بر اساس ورودی‌ها و خروجی‌ها است. استفاده از نمودارهای

جریان می‌تواند به فهم بهتر منطق کمک کند.

نوشتن کد

در این مرحله، باید کد برنامه‌نویسی با استفاده از یکی از زبان‌های فوق نوشته

شود. این کد باید به‌گونه‌ای باشد که تمامی ورودی‌ها و خروجی‌ها به درستی

مدیریت شوند و منطق کنترلی پیاده‌سازی شود.

 شبیه‌سازی و تست

پس از نوشتن برنامه، باید آن را در یک محیط شبیه‌سازی تست کرد. این کار

به شناسایی و اصلاح مشکلات قبل از پیاده‌سازی در سیستم واقعی کمک

می‌کند.

 پیاده‌سازی و نگهداری

پس از تست موفقیت‌آمیز، برنامه باید در سیستم واقعی پیاده‌سازی شود.

همچنین، نگهداری و به‌روزرسانی‌های دوره‌ای برای بهبود عملکرد سیستم

ضروری است.

 نکات مؤثر در برنامه‌نویسی PLC

سازماندهی کد: کد باید به‌صورت مرتب و سازمان‌یافته نوشته شود تا درک

و نگهداری آن آسان باشد. استفاده از کامنت‌ها و توضیحات می‌تواند به این

امر کمک کند.

استفاده از بلوک‌های توابع: با استفاده از بلوک‌های توابع می‌توان قسمت‌

های مشترک برنامه را مجدداً استفاده کرد و از تکرار کد جلوگیری نمود.

تست مکرر: برنامه باید در مراحل مختلف تست شود تا از عملکرد صحیح

آن اطمینان حاصل شود.

آموزش و آگاهی

مهندسان و تکنسین‌ها باید به‌روز باشند و از آخرین تکنیک‌

ها و فناوری‌ها در برنامه‌نویسی PLC آگاه باشند.

5. نتیجه‌گیری

برنامه‌نویسی PLC یکی از مهارت‌های حیاتی در اتوماسیون صنعتی است

که به کاربران این امکان را می‌دهد تا منطق کنترلی را به‌طور دقیق پیاده‌

سازی کنند. با یادگیری زبان‌های مختلف برنامه‌نویسی، مراحل برنامه‌

نویسی و تکنیک‌های مؤثر، مهندسان و تکنسین‌ها می‌توانند بهبود عملکرد

سیستم‌های صنعتی را تضمین کنند. در نهایت، برنامه‌نویسی PLC نه‌تنها

باعث افزایش کارایی و بهره‌وری در صنایع می‌شود، بلکه به بهبود ایمنی

و کاهش هزینه‌ها نیز کمک می‌کند.
