طراحی پایه و تفصیل
طراحی پایه و تفصیل، از مهم‌ترین مراحل طراحی مهندسی در پروژه‌های عمرانی، صنعتی و ساختمانی است. این دو مرحله نقش کلیدی
در تبدیل ایده و مفهوم اولیه به یک طرح اجرایی دقیق دارند. در واقع، طراحی پایه (Basic Design) چارچوب کلی پروژه را مشخص میکند، در
حالی‌که طراحی تفصیلی (Detail Design) جزئیات اجرایی را با دقت بالا ارائه می‌دهد.شناخت تفاوت‌ها، اهمیت، و روش‌های اجرای این دو
مرحله برای موفقیت هر پروژه الزامی است.
طراحی پایه چیست؟

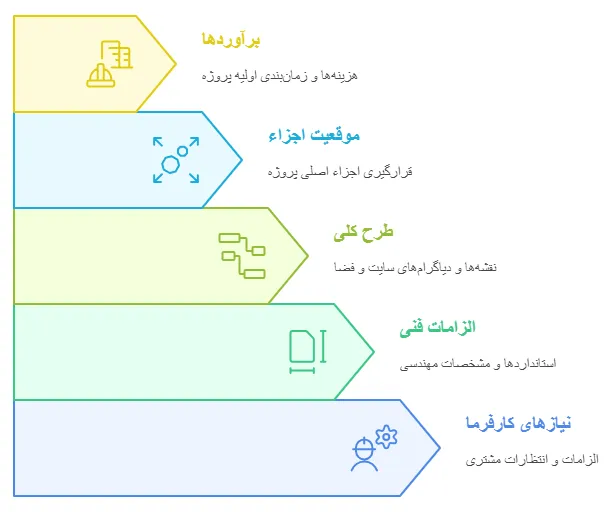

طراحی پایه ، مرحله‌ای از فرآیند طراحی است که در آن مهندسین ، معماران یا طراحان صنعتی بر اساس نیاز کارفرما، الزامات فنی، و
استانداردها، یک طرح کلی از پروژه ارائه می‌دهند. این طرح پایه معمولاً شامل موارد زیر است:
نقشه‌های کلی سایت و فضاها
دیاگرام‌های فرآیند یا عملکرد سیستم‌ها
تعیین موقعیت اجزاء اصلی
بارهای طراحی، سیستم‌های تاسیساتی، سازه‌ای و الکتریکی به‌صورت کلی
برآورد اولیه هزینه و زمان‌بندی پروژه
هدف اصلی در این مرحله، ایجاد درک مشترک بین تیم‌های طراحی، مهندسی، و کارفرما از چارچوب اصلی پروژه است.
طراحی تفصیلی چیست؟
پس از تأیید طراحی پایه، نوبت به طراحی تفصیلی یا تفصیل می‌رسد. این مرحله شامل ترسیم دقیق و کامل تمام جزئیات اجرایی پروژه
است. طراحی تفصیلی پاسخ به این پرسش‌هاست: چه چیزی، در کجا، چگونه و با چه مشخصاتی ساخته می‌شود؟

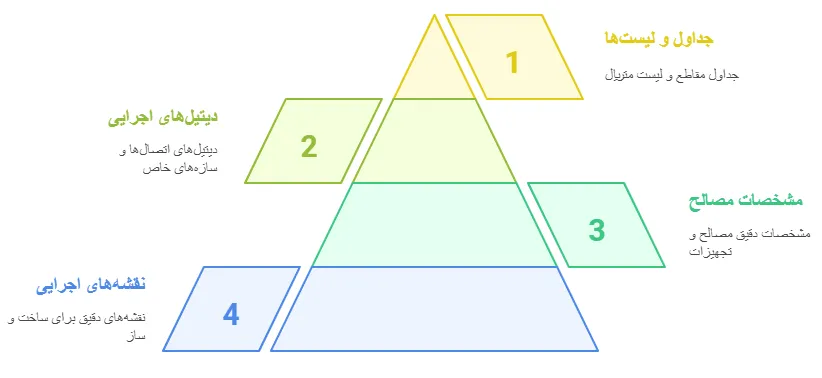

موارد مهم در طراحی تفصیل عبارتند از:
نقشه‌های اجرایی دقیق (نقشه‌های سازه، برق، تاسیسات، معماری و …)
مشخصات دقیق مصالح و تجهیزات
دیتیل‌های اجرایی برای اتصال‌ها، تقاطع‌ها و سازه‌های خاص
جداول مقاطع، لیست متریال، و مشخصات فنی
تفاوت طراحی پایه و طراحی تفصیل
| موضوع | طراحی پایه | طراحی تفصیل |
|---|---|---|
| هدف | ترسیم طرح کلی | آماده‌سازی برای اجرا |
| جزئیات | کلی و مفهومی | دقیق و فنی |
| کاربرد | تصمیم‌گیری، برآورد | ساخت و اجرا |
| خروجی | دیاگرام‌ها، نقشه‌های مفهومی | نقشه‌های اجرایی، مشخصات فنی |
اهمیت طراحی پایه و تفصیل
بی‌تردید کیفیت طراحی پایه و تفصیل تأثیر مستقیمی بر هزینه، زمان و موفقیت پروژه دارد. طراحی ناقص یا مبهم در این مراحل، اغلب
منجر به اشتباهات اجرایی، دوباره‌کاری، تأخیر در پروژه و افزایش هزینه‌ها می‌شود.

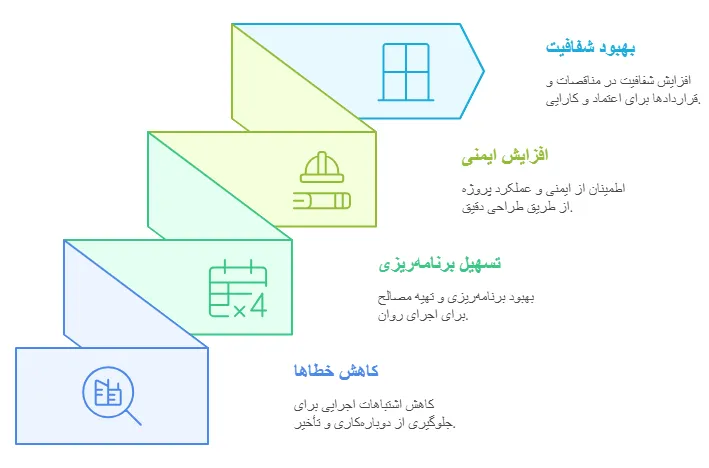

مزایای طراحی دقیق و اصولی:
کاهش خطاهای اجرایی
تسهیل در تهیه مصالح و برنامه‌ریزی ساخت
بهبود ایمنی و عملکرد پروژه
افزایش شفافیت در مناقصات و قراردادها
مراحل انجام طراحی پایه و تفصیل
جمع‌آوری اطلاعات و مطالعات اولیه
در این مرحله، اطلاعات مورد نیاز شامل نقشه‌های زمین، شرایط اقلیمی، نیازهای کارفرما، و استانداردهای فنی گردآوری می‌شود.
تهیه طراحی پایه (Basic Design)
بر اساس اطلاعات اولیه، طرحی کلی شامل ابعاد، موقعیت‌ها، ظرفیت‌ها و اجزای اصلی تهیه می‌گردد. در این مرحله، امکان بازبینی و
اصلاحات زیاد است.
بررسی و تصویب طراحی پایه
طرح‌های پایه به کارفرما ارائه می‌شود و پس از بررسی، تأیید نهایی جهت ورود به فاز تفصیلی گرفته می‌شود.
طراحی تفصیل (Detail Design)
در این مرحله، مهندسان هر تخصص به‌صورت جداگانه و گاهی به‌صورت هماهنگ اقدام به تهیه نقشه‌ها و جداول اجرایی می‌کنند. این
طراحی شامل:
نقشه‌های CAD یا BIM
دیتیل‌های اتصالات سازه‌ای و مکانیکی
فهرست مصالح و مشخصات فنی
لیست سفارشات تجهیزات و دستورالعمل‌های نصب
بازبینی، هماهنگی و نهایی‌سازی
در پایان، تیم طراحی با بررسی تطابق نقشه‌ها و دیتیل‌ها، طرح را یکپارچه‌سازی کرده و برای تحویل به تیم اجرایی آماده میکند.
چالش‌ها و راهکارها

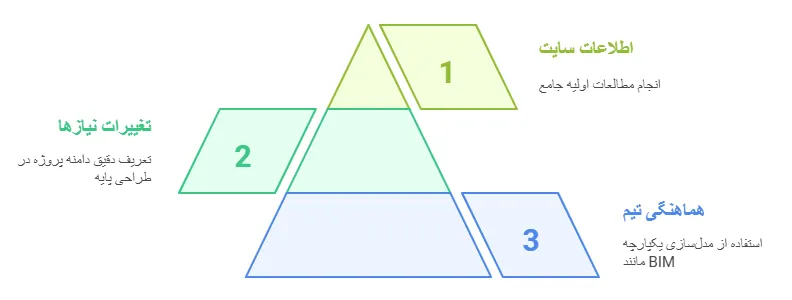

برخی از چالش‌های رایج در طراحی پایه و تفصیل عبارتند از:
عدم هماهنگی بین تیم‌ها: راهکار، استفاده از مدل‌سازی یکپارچه مانند BIM است.
تغییرات مکرر نیازها از سوی کارفرما: با تعریف دقیق دامنه پروژه در طراحی پایه، می‌توان این مسئله را کاهش داد.
فقدان اطلاعات دقیق از سایت پروژه: انجام مطالعات اولیه جامع می‌تواند این چالش را تا حد زیادی برطرف کند.
نتیجه‌گیری
طراحی پایه و تفصیل، بنیان موفقیت در اجرای پروژه‌های عمرانی است. این دو مرحله، به ترتیب چارچوب کلی و جزئیات اجرایی پروژه را
مشخص می‌کنند و ارتباط نزدیکی با هزینه، کیفیت و زمان‌بندی ساخت دارند. رعایت اصول مهندسی، استفاده از نرم‌افزارهای تخصصی،
هماهنگی بین تیم‌های طراحی، و شفافیت در ارتباط با کارفرما از جمله عوامل کلیدی در ارائه طراحی موفق هستند.بدون طراحی دقیق
و اصولی، اجرای هیچ پروژه‌ای بدون دردسر نخواهد بود.
