تابلوی توزیع برق چیست
تابلوی توزیع برق یکی از مهم‌ترین اجزای سیستم برق‌رسانی در ساختمان‌ها، صنایع، کارگاه‌ها و هر فضایی است که انرژی الکتریکی در آن مصرف می‌شود.
این تابلوها در واقع مرکز کنترل، حفاظت و تقسیم جریان برق هستند. به زبان ساده، تابلوی توزیع برق همان جایی است که جریان برق ورودی از منبع اصلی
(مانند ترانس یا شبکه برق شهری) دریافت شده و پس از کنترل، به بخش‌های مختلف یک مجموعه توزیع می‌شود.تابلو های برق در ظاهر ممکن است تنها
یک جعبه فلزی ساده به نظر برسند ، اما درون آن ها شبکه‌ای پیچیده از قطعات الکتریکی و حفاظتی مثل کلید های اتوماتیک، فیوز ها، شینه های مسی،
کنتاکتورها و حتی ماژول‌های هوشمند نصب می‌شود. هدف اصلی آن‌ها، تضمین ایمنی مصرف‌کنندگان،پیشگیری از اتصال کوتاه، کنترل بار مصرفی و تسهیل
تعمیر و نگهداری سیستم برق است.

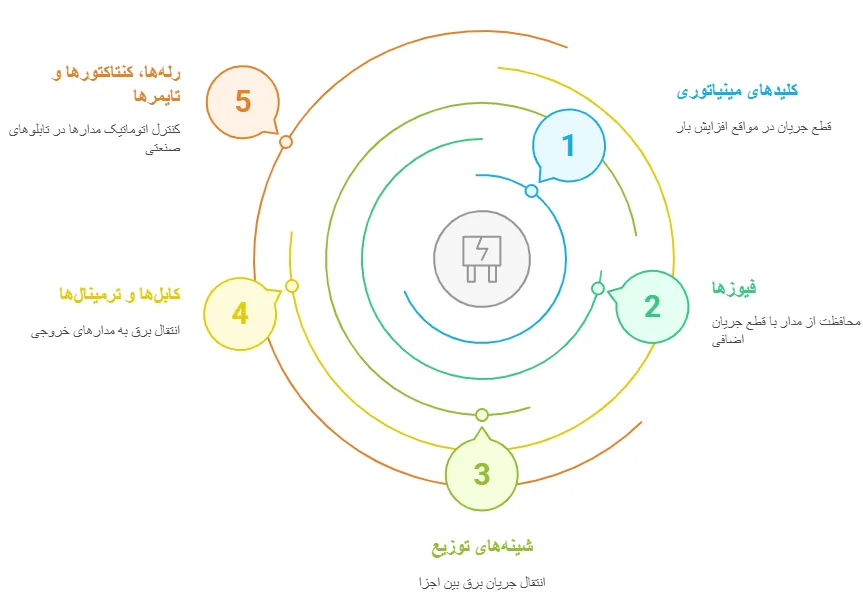

اجزای اصلی تابلوی توزیع برق
تابلوی توزیع برق متشکل از اجزای متعددی است که بسته به نوع کاربرد ، ممکن است ساده یا پیچیده باشند. اجزای کلیدی معمولاً شامل موارد زیر است:
کلیدهای مینیاتوری (MCB): برای قطع جریان در مواقع افزایش ناگهانی بار یا اتصال کوتاه استفاده می‌شوند.
فیوزها: جریان اضافی را قطع کرده و مدار را از آسیب محافظت می‌کنند.
شینه‌های توزیع (Busbar): برای انتقال جریان برق بین اجزای مختلف داخل تابلو.
کابل‌ها و ترمینال‌ها: وظیفه انتقال برق از تابلو به مدارهای خروجی را دارند.
رله‌ها، کنتاکتورها و تایمرها: در تابلوهای صنعتی یا هوشمند برای کنترل اتوماتیک مدارها به کار می‌روند.

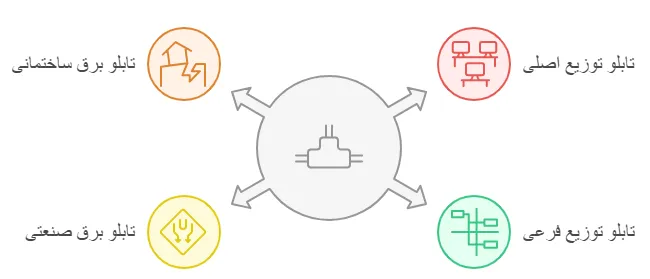

انواع تابلوهای توزیع برق
تابلوهای توزیع را می‌توان بر اساس محل نصب، نحوه دسترسی، نوع حفاظت، و نوع کاربرد دسته‌بندی کرد. رایج‌ترین انواع آن شامل موارد زیر هستند:
1.تابلو توزیع اصلی (MDB – Main Distribution Board): برای ورودی اصلی برق در ساختمان‌ها و صنایع بزرگ استفاده می‌شود.
2.تابلو توزیع فرعی (SDB – Sub Distribution Board): برای تقسیم برق به واحدها یا بخش‌های مختلف پس از تابلو اصلی.
3.تابلو برق صنعتی: طراحی‌شده برای کارگاه‌ها، کارخانه‌ها و محیط‌هایی با بار مصرفی بالا.
4.تابلو برق ساختمانی: برای آپارتمان‌ها و مراکز تجاری با قابلیت نصب داخلی یا بیرونی.
اهمیت تابلو توزیع در ایمنی سیستم برق
یکی از وظایف کلیدی تابلوی توزیع برق، محافظت از جان انسان‌ها و تجهیزات در برابر خطرات ناشی از اختلال در جریان برق است. برای مثال، در صورتی که
جریان بیش از حد وارد یک مدار شود، کلید محافظ موجود در تابلو به‌طور خودکار مدار را قطع کرده و از بروز آتش‌سوزی یا صدمه به دستگاه‌ها جلوگیری میکند.
همچنین، وجود طراحی مهندسی‌شده در تابلو توزیع این امکان را فراهم می‌سازد که در زمان تعمیرات یا نوسازی سیستم برق، تنها مدار خاصی از سیستم
قطع شود، بدون آن‌که کل مجموعه خاموش گردد.
استانداردها و طراحی اصولی تابلوی توزیع برق چیست
طراحی و ساخت تابلو برق باید مطابق با استانداردهای بین‌المللی (نظیر IEC، NEMA) یا استانداردهای ملی باشد.نوع کابل‌ها،سطح مقطع سیم‌ها، جنس
بدنه تابلو، حفاظت IP(مقاومت در برابر گرد و غبار و رطوبت)و نحوه تهویه یا خنک‌سازی تابلو همگی از عواملی هستند که در عملکرد صحیح تابلو نقش دارند.
تابلوهای توزیع برق در اغلب موارد از ورق‌های فلزی با پوشش رنگ الکترواستاتیک ساخته می‌شوند که هم از نظر استحکام و هم زیبایی ظاهری مناسب
باشند. در تابلوهای صنعتی نیز ممکن است از سیستم‌های تهویه، فیلتراسیون یا سنسورهای حرارتی برای افزایش ایمنی و عملکرد استفاده شود.
کاربرد در هوشمندسازی ساختمان
با پیشرفت تکنولوژی، تابلوهای توزیع برق نیز به سمت هوشمند شدن حرکت کرده‌اند. در ساختمان‌های هوشمند امروزی، می‌توان تابلو برق را به سیستم
های اتوماسیون متصل کرد تا روشنایی،تهویه،و سایر اجزای الکتریکی به صورت زمان‌بندی‌شده یا کنترل از راه دور مدیریت شوند. این قابلیت علاوه بر راحتی،
باعث کاهش مصرف انرژی نیز می‌شود.
جمع‌بندی
تابلوی توزیع برق به عنوان ستون فقرات سیستم برق‌رسانی هر مجموعه، نقشی بسیار مهم و حیاتی ایفا میکند. این تابلوها علاوه بر توزیع جریان برق،
وظیفه حفاظت، کنترل و مدیریت مصرف را نیز بر عهده دارند. انتخاب و طراحی صحیح تابلو برق، تاثیر مستقیمی در افزایش ایمنی، بهره‌وری انرژی و طول
عمر تجهیزات الکتریکی دارد.
