تابلوی کنترل چیست
تابلوی کنترل یکی از مهم‌ترین اجزای سیستم‌های برقی و اتوماسیون صنعتی است که به‌عنوان مغز متفکر مجموعه عمل می‌کند. این تابلو وظیفه دارد
تجهیزات مختلف الکتریکی یا الکترونیکی را بر اساس برنامه‌ریزی مشخص، کنترل، محافظت و هدایت کند . در واقع ، تابلوی کنترل یک واحد مرکزی برای
نظارت و مدیریت دقیق جریان‌های الکتریکی، فرمان‌ها، تجهیزات حفاظتی و سیگنال‌ها در یک سامانه صنعتی یا تجاری است.
تعریف تابلوی کنترل چیست
تابلوی کنترل، محفظه‌ای فلزی یا غیرفلزی است که درون آن مجموعه‌ای از تجهیزات برقی و کنترلی مانند کلیدها، فیوزها، رله‌ها،PLC،تایمرها، اینورترها
و سایر وسایل نصب می‌شوند.این تجهیزات به صورت هماهنگ کار میکنند تا عملکرد سیستم هدف به صورت ایمن،دقیق و قابل برنامه‌ریزی انجام شود.
تابلوی کنترل ممکن است به‌صورت دستی، خودکار یا ترکیبی از هر دو حالت عمل کند و در انواع بسیار متنوعی طراحی می‌شود که هر کدام بر اساس
نوع پروژه یا صنعت مورد استفاده قرار می‌گیرند.

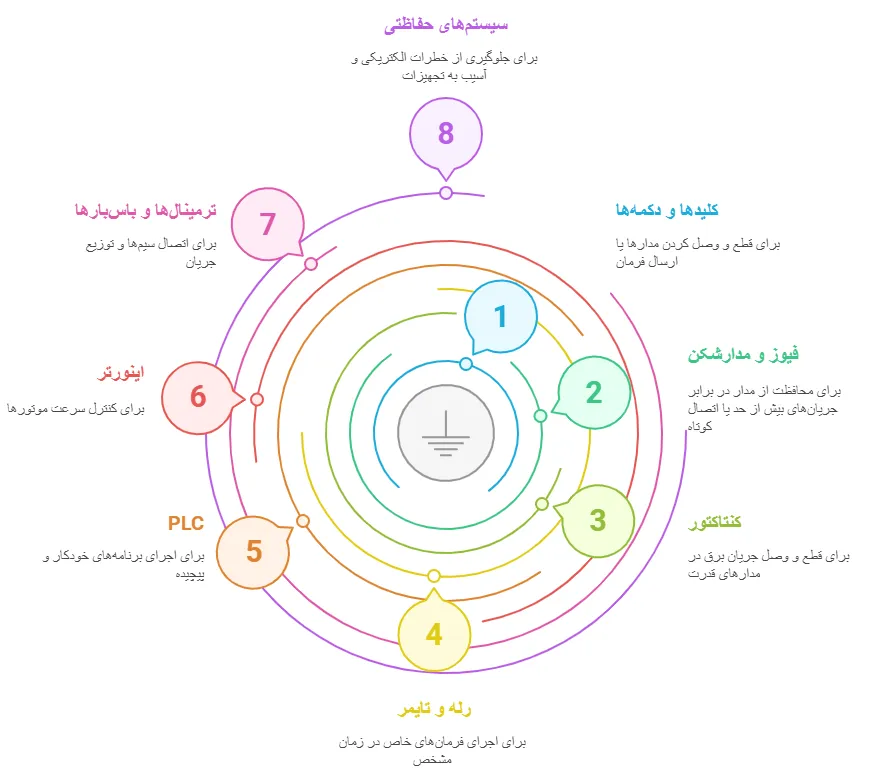

اجزای اصلی تابلوی کنترل
کلیدها و دکمه‌ها: برای قطع و وصل کردن مدارها یا ارسال فرمان.
فیوز و مدارشکن (Breaker): برای محافظت از مدار در برابر جریان‌های بیش از حد یا اتصال کوتاه.
کنتاکتور: برای قطع و وصل جریان برق در مدارهای قدرت.
رله و تایمر: برای اجرای فرمان‌های خاص در زمان مشخص.
PLC (کنترل‌کننده منطقی برنامه‌پذیر): برای اجرای برنامه‌های خودکار و پیچیده.
اینورتر (درایو فرکانس متغیر): برای کنترل سرعت موتورها.
ترمینال‌ها و باس‌بارها: برای اتصال سیم‌ها و توزیع جریان.
سیستم‌های حفاظتی (مانند ارت و سرج ارستر): برای جلوگیری از خطرات الکتریکی و آسیب به تجهیزات.

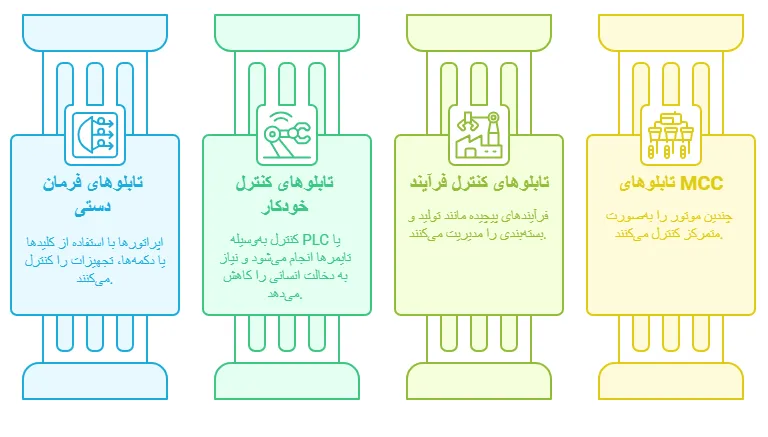

انواع تابلوهای کنترل
بسته به نوع عملکرد، تابلوهای کنترل به چند دسته اصلی تقسیم می‌شوند:
تابلوی فرمان دستی
در این تابلو ها ، اپراتور با استفاده از کلید ها یا دکمه ها ، تجهیزات را کنترل می‌کند. بیشتر در سیستم های ساده یا قدیمی استفاده می‌شوند.
تابلوی کنترل خودکار
در این مدل، کنترل به‌وسیله PLC یا تایمرها انجام می‌شود و نیاز به دخالت مستقیم انسان کاهش می‌یابد.در صنایع پیشرفته کاربرد فراوانی دارد.
تابلوی کنترل فرآیند (Process Control Panel)
برای مدیریت فرآیند های پیچیده مانند تولید ، بسته‌بندی ، یا ترکیب مواد در کارخانه ها استفاده می‌شود و معمولاً به سنسور ها، نمایشگرها و
سیستم‌های کنترلی پیشرفته مجهز است.
تابلوی MCC (Motor Control Center)
این تابلو مخصوص کنترل چندین موتور به‌صورت متمرکز است و در کارخانه‌های صنعتی و پالایشگاه‌ها کاربرد دارد.
کاربردهای تابلوی کنترل
تابلوهای کنترل تقریباً در تمام صنایع و حوزه‌های فنی نقشی کلیدی ایفا میکنند. برخی از کاربردهای رایج عبارت‌اند از:
صنایع تولیدی و کارخانجات
برای کنترل خطوط تولید، مونتاژ، انتقال مواد و کنترل دمای کوره‌ها.
سیستم‌های HVAC (گرمایش، تهویه، تهویه مطبوع)
برای کنترل فن‌ها، کمپرسورها، پمپ‌ها و تنظیم دمای محیط در ساختمان‌های بزرگ.
نیروگاه‌ها و پست‌های برق
مدیریت توزیع انرژی الکتریکی، تنظیم ولتاژ، کنترل جریان و حفاظت از شبکه.
صنایع نفت، گاز و پتروشیمی
در پالایشگاه‌ها و ایستگاه‌های تقویت فشار برای کنترل شیرها، پمپ‌ها، و پایش نشت‌ها.
سیستم‌های تصفیه آب و فاضلاب
برای کنترل پمپ‌ها، دریچه‌ها، اندازه‌گیری سطح مخازن و دوزینگ مواد شیمیایی.
آسانسورها و سیستم‌های حمل‌ونقل عمودی
برای ارسال فرمان‌ها، ایستگاه‌یابی و کنترل ایمنی.
مزایای استفاده از تابلوی کنترل
افزایش ایمنی: با تجهیز به سیستم‌های حفاظتی از بروز خطرات احتمالی جلوگیری می‌کند.
کاهش خطای انسانی: با اجرای خودکار برنامه‌ها، میزان دخالت مستقیم اپراتور کاهش می‌یابد.
صرفه‌جویی در زمان و هزینه: تعمیر و نگهداری ساده‌تر و عملکرد بهینه تجهیزات منجر به کاهش هزینه‌ها می‌شود.
انعطاف‌پذیری بالا: با افزودن ماژول‌ها یا به‌روزرسانی برنامه PLC، عملکرد تابلو به‌راحتی قابل تغییر است.
پایش مداوم سیستم: امکان نمایش وضعیت لحظه‌ای تجهیزات و دریافت هشدارها.
آینده تابلوی کنترل چیست
با ورود فناوریهایی مانند اینترنت اشیاء (IoT)،هوش مصنوعی و سیستم‌های ابری،تابلوهای کنترل نیز به سمت هوشمندسازی در حرکت‌اند.
تابلوهایی که در آینده مورد استفاده قرار خواهند گرفت ، قادرند اطلاعات را به صورت آنلاین به مراکز پایش ارسال کرده و حتی بدون دخالت
انسان،تصمیم‌گیری کنند.استفاده از نمایشگرهای لمسی، کنترل از راه دور،وتحلیل داده‌ها بخشی از قابلیت‌های نسل جدید تابلو های کنترل
خواهد بود.
جمع‌بندی
تابلوی کنترل یکی ازپایه‌های اساسی درهر سیستم صنعتی یا ساختمانی است.این تابلو با تجمیع تجهیزات کنترلی،برقی و حفاظتی، قلب
تپنده‌ی فرآیندهای اتوماسیون و مدیریت انرژی محسوب می‌شود. چه در یک کارخانه عظیم، چه در یک ساختمان مسکونی یا تجاری، وجود
یک تابلوی کنترل دقیق و استاندارد می‌تواند بهره‌وری، ایمنی و کارایی را به‌طرز چشمگیری افزایش دهد.
