تابلوی کنترل دیزل ژنراتور

یکی از اجزای کلیدی در سیستم‌های تولید برق اضطراری است

که وظیفه کنترل، مدیریت، و نظارت بر عملکرد دیزل ژنراتور را بر عهده

دارد. این تابلو نقش حیاتی در اطمینان از کارکرد صحیح دیزل ژنراتور

در هنگام قطعی برق دارد و به عنوان واسطه‌ای بین کاربر و دستگاه

ژنراتور عمل می‌کند. در این مقاله، به بررسی انواع تابلوهای کنترل

دیزل ژنراتور، عملکرد آن‌ها و اجزای مختلفشان پرداخته خواهد شد.

تعریف دیزل ژنراتور

تابلو کنترل دیزل ژنراتور مجموعه‌ای از ابزارها و دستگاه‌های الکترونیکی

است که برای کنترل و نظارت بر عملکرد ژنراتور به کار می‌روند. این

تابلو وظیفه روشن و خاموش کردن دیزل ژنراتور، تنظیم ولتاژ خروجی،

حفاظت از دستگاه در برابر مشکلات فنی و نظارت بر پارامترهای

عملکردی مانند دما، فشار و سرعت موتور را دارد.

 عملکرد تابلو کنترل دیزل ژنراتور

تابلو کنترل دیزل ژنراتور به گونه‌ای طراحی شده که به صورت خودکار

یا دستی ژنراتور را راه‌اندازی یا متوقف کند. در حالت‌های اتوماتیک، این

تابلو هنگامی که برق شبکه قطع می‌شود، به طور خودکار ژنراتور را

روشن می‌کند و پس از بازگشت برق، آن را خاموش می‌کند. در حالت

دستی، اپراتور می‌تواند ژنراتور را از طریق کلیدها یا دکمه‌های موجود

بر روی تابلو روشن یا خاموش کند.

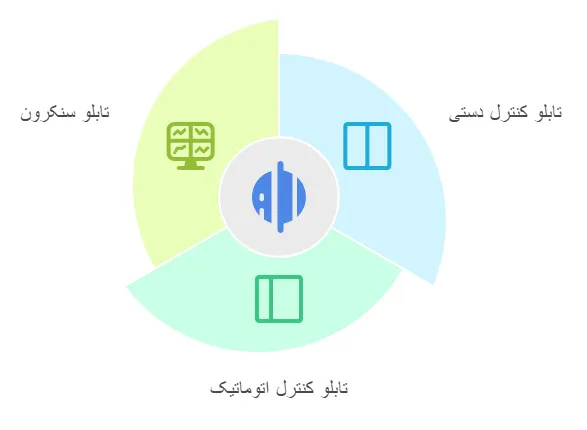

 انواع تابلو کنترل دیزل ژنراتور

تابلو کنترل دستی (Manual Control Panel)

این نوع تابلو برای کنترل دستی دیزل ژنراتور طراحی شده است. در

این نوع تابلو، اپراتور باید به صورت دستی ژنراتور را روشن و خاموش

کند. این نوع تابلوها ساده‌تر از تابلوهای اتوماتیک هستند و معمولاً در

کاربردهایی که نیاز به کنترل دقیق و مداوم ندارند، به کار می‌روند.

تابلو کنترل اتوماتیک (Automatic Control Panel – ATS)

تابلوهای کنترل اتوماتیک (ATS) به طور خودکار عملکرد دیزل ژنراتور را

کنترل می‌کنند. این تابلوها به گونه‌ای طراحی شده‌اند که به محض

قطع برق شبکه، ژنراتور به صورت خودکار روشن شود و پس از بازگشت

برق، به صورت خودکار آن را خاموش کند. این تابلوها معمولاً در مکان‌

هایی مانند بیمارستان‌ها، بانک‌ها و کارخانه‌ها که نیاز به تأمین برق

پیوسته دارند، استفاده می‌شوند.

تابلو سنکرون

تابلوهای سنکرون برای هماهنگ‌سازی چند دیزل ژنراتور با هم یا با

شبکه برق طراحی شده‌اند. در مواقعی که بیش از یک دیزل ژنراتور

برای تأمین برق یک واحد استفاده می‌شود، این تابلوها وظیفه

هماهنگی و تقسیم بار بین ژنراتورها را بر عهده دارند. همچنین، تابلو

های سنکرون برای استفاده همزمان از برق ژنراتور و شبکه در برخی

واحدهای صنعتی به کار می‌روند.

اجزای تابلو کنترل دیزل ژنراتور

کنترل‌کننده الکترونیکی (Electronic Controller)

واحد کنترل الکترونیکی مغز تابلو است و وظیفه پردازش داده‌های ورودی،

تصمیم‌گیری در مورد روشن یا خاموش کردن ژنراتور، و نظارت بر پارامترهای

مختلف عملکردی را دارد. این کنترلرها معمولاً دارای صفحه نمایش دیجیتال

هستند که اطلاعات مهمی مانند دما، فشار روغن، ولتاژ، و جریان خروجی

را نمایش می‌دهند.

کلید‌های قطع و وصل (Switches)

کلیدهای قطع و وصل برای کنترل دستی روشن و خاموش کردن ژنراتور به

کار می‌روند. این کلیدها ممکن است به صورت مکانیکی یا الکترونیکی باشند

و امکان کنترل ساده دستگاه را برای اپراتور فراهم می‌کنند.

سیستم‌های حفاظتی (Protective Systems)

سیستم‌های حفاظتی موجود در تابلو کنترل وظیفه محافظت از دیزل ژنراتور

در برابر مشکلات فنی مانند اضافه‌بار، افت ولتاژ، یا افزایش دمای موتور را

دارند. این سیستم‌ها می‌توانند به طور خودکار ژنراتور را خاموش کنند تا از

آسیب‌های بیشتر جلوگیری شود.

رله‌ها و مدارهای حفاظتی (Relays and Protection Circuits)

رله‌های حفاظتی در تابلو کنترل دیزل ژنراتور نقش مهمی در شناسایی

مشکلات مدار و قطع جریان برق برای جلوگیری از آسیب به ژنراتور و تجهیزات

متصل به آن ایفا می‌کنند. این رله‌ها به طور مداوم بر جریان، ولتاژ و دیگر

پارامترها نظارت می‌کنند و در صورت بروز مشکل، اقدامات حفاظتی را فعال

می‌کنند.

شارژر باتری (Battery Charger)

باتری‌های مورد استفاده برای راه‌اندازی ژنراتور باید همیشه آماده به کار

باشند. تابلو کنترل معمولاً دارای یک شارژر باتری است که ولتاژ باتری را پایدار

نگه می‌دارد و از خالی شدن آن جلوگیری می‌کند.

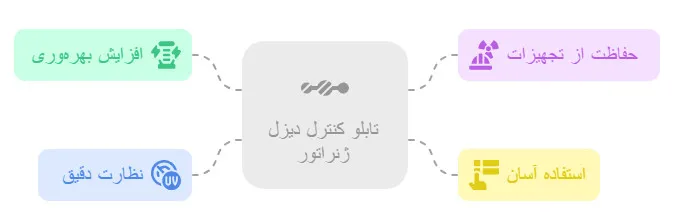

 مزایای تابلو کنترل دیزل ژنراتور

افزایش بهره‌وری

تابلو کنترل دیزل ژنراتور با نظارت دقیق بر عملکرد ژنراتور و تنظیم خودکار

ولتاژ و فرکانس خروجی، به بهبود عملکرد و بهره‌وری ژنراتور کمک می‌کند.

این تابلوها همچنین امکان کنترل مصرف سوخت و کاهش هزینه‌های

عملیاتی را فراهم می‌کنند.

حفاظت از تجهیزات

تابلو کنترل با داشتن سیستم‌های حفاظتی پیشرفته، از آسیب دیدن ژنراتور

و سایر تجهیزات الکتریکی متصل به آن جلوگیری می‌کند. این تجهیزات با

شناسایی مشکلاتی مانند اضافه‌بار، افزایش دما یا افت ولتاژ، به‌طور خودکار

اقدامات لازم را انجام می‌دهند تا از خرابی‌های بزرگتر جلوگیری شود.

استفاده آسان

 تابلوهای کنترل، به ویژه مدل‌های اتوماتیک، کاربری آسانی دارند و نیازی به

دخالت مداوم اپراتور ندارند. این ویژگی در محیط‌هایی که نیاز به تأمین برق

پیوسته دارند، بسیار مفید است.

نظارت دقیق

تابلوهای کنترل دیزل ژنراتور امکان نظارت بر عملکرد ژنراتور در زمان واقعی را

فراهم می‌کنند. اطلاعاتی مانند دمای موتور، فشار روغن، و میزان سوخت

مصرفی همگی از طریق نمایشگر دیجیتال قابل مشاهده هستند.

نتیجه‌گیری

این تابلو به عنوان یکی از اجزای اساسی در هر سیستم

ژنراتور، نقش مهمی در مدیریت و نظارت بر عملکرد آن دارد. با توجه به

اهمیت تأمین برق پایدار و ایمن در صنایع مختلف، استفاده از تابلوهای

کنترل اتوماتیک و پیشرفته می‌تواند به کاهش خرابی‌ها، افزایش بهره‌وری

و حفاظت از تجهیزات کمک کند.
