طراحی، مشخصات و قیمت تابلوی کنترل برق
تابلوی کنترل برق یکی از اصلی‌ترین اجزای سیستم‌های برق صنعتی و ساختمانی است که وظیفه مدیریت، نظارت و حفاظت از جریان برق
را برعهده دارد. این تابلوها با توجه به نوع کاربرد، سطح ولتاژ و پیچیدگی پروژه، طراحی‌های متفاوتی دارند. شناخت درست از نحوه طراحی،
مشخصات فنی و عوامل تأثیرگذار بر قیمت تابلوهای برق میتواند به تصمیم‌گیری بهتر در پروژه‌های عمرانی، صنعتی و تجاری منجر شود.
تعریف و اهمیت تابلوی کنترل برق
تابلوی کنترل برق، محفظه‌ای فلزی یا غیر فلزی است که مجموعه‌ای از تجهیزات الکتریکی مانند کلیدها، فیوزها، کنتاکتورها، رله‌ها، ترمینال
ها و تجهیزات حفاظتی را در خود جای می‌دهد . این تابلو ها نقش مغز سیستم برق را بازی می‌کنند و از آن ها برای کنترل بار، حفاظت از
تجهیزات،توزیع انرژی و نظارت بر فرآیندهای الکتریکی استفاده میشود.در صنایع بزرگ، وجود تابلوی برق دقیق و استاندارد از اهمیت بالایی
برخوردار است؛زیرا کوچک‌ترین اختلال در عملکرد آن میتواند باعث خاموشی خط تولید،آسیب به دستگاه‌ها یا حتی ایجاد خطرات جانی شود.

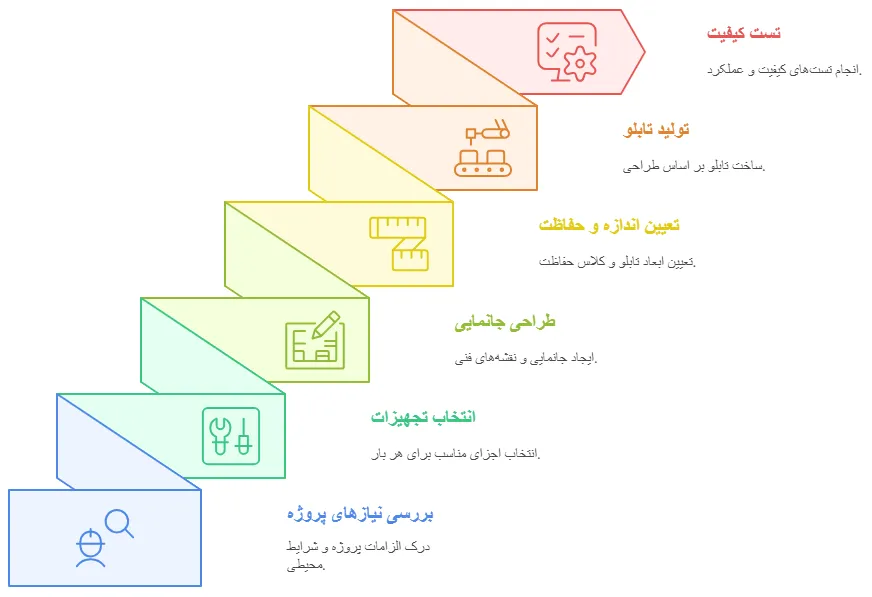

مراحل طراحی تابلو برق
طراحی تابلو کنترل برق، فرآیندی مهندسی و چند مرحله‌ای است که باید با دقت بالا انجام شود. در این فرآیند، ابتدا نیازهای پروژه بررسی
میشود.مهندس طراح باید بداند چه تعداد بار (موتور، پمپ، روشنایی و غیره) وجود دارد،میزان جریان مصرفی چقدر است، چه نوع حفاظت
هایی مورد نیاز است و تابلو در چه محیطی نصب خواهد شد (فضای باز، محیط صنعتی، مناطق مستعد گردوغبار و…).
در مرحله بعد، تجهیزات مورد نیاز انتخاب میشوند.برای هر بار، یک خط خروجی با تجهیزاتی مانند کلید حرارتی، کنتاکتور و حفاظت اضافه بار
در نظر گرفته میشود.سپس جانمایی تجهیزات درون تابلو طراحی شده ونقشه‌های فنی مانند نقشه تک‌خطی، چیدمان داخلی و شماتیک
کنترلی تهیه میشود.
در نهایت، با توجه به توان مصرفی و تعداد تجهیزات، اندازه بدنه تابلو، کلاس حفاظت (IP) و سیستم تهویه آن مشخص میشود. پس از این
مراحل، تولید تابلو آغاز شده و در پایان، آزمون‌های کنترل کیفیت و تست عملکرد انجام می‌گیرد.
مشخصات فنی تابلوهای کنترل

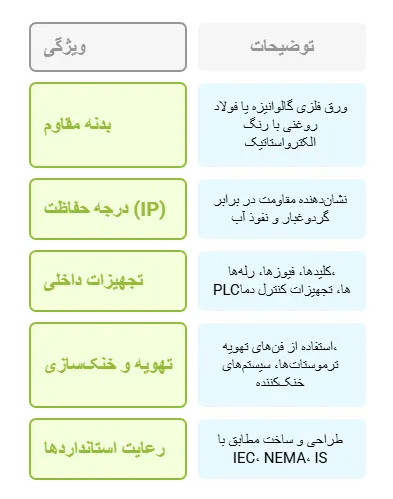

مشخصات فنی تابلو برق ممکن است بسته به نوع پروژه متفاوت باشد اما برخی از ویژگی‌های اصلی آن‌ها عبارت‌اند از:
بدنه مقاوم : معمولاً از ورق فلزی گالوانیزه یا فولاد روغنی با رنگ الکترواستاتیک ساخته میشود. ضخامت بدنه و پوشش رنگ بر اساس
شرایط محیطی انتخاب می‌گردد.
درجه حفاظت (IP): نشان‌دهنده میزان مقاومت تابلو در برابر گردوغبار و نفوذ آب است. برای محیط‌های صنعتی یا بیرونی، درجه‌های IP65
یا بالاتر پیشنهاد میشود.
تجهیزات داخلی: کلیدها،فیوزها، رله‌ها،PLC (در تابلوهای هوشمند)،تجهیزات کنترل دما و رطوبت،نمایشگرها و ماژول‌های ارتباطی بخشی
از اجزای درون تابلو هستند.
تهویه و خنک‌سازی: استفاده از فن تهویه، ترموستات و حتی سیستم‌های خنک‌کننده فعال برای جلوگیری از افزایش دما الزامی است.
رعایت استانداردها: طراحی و ساخت تابلو باید مطابق با استاندارد های ملی و بین‌المللی مانند IEC، NEMA و IS باشد تا ایمنی و کیفیت
تضمین شود.
عوامل مؤثر بر قیمت تابلو کنترل برق
قیمت تابلو برق به عوامل متعددی بستگی دارد. یکی از مهم‌ترین آن‌ها نوع تابلو است. تابلوهای روشنایی ساده، ارزان‌تر از تابلوهای موتور
کنترل یا تابلوهای PLCدار هستند. در ادامه به چند عامل مهم در تعیین قیمت اشاره میشود:
نوع تجهیزات استفاده‌شده: برند و کیفیت تجهیزات داخلی مانند کنتاکتور، فیوز، کلید اتوماتیک ، PLC و نمایشگر نقش زیادی در قیمت نهایی
دارد. تجهیزات اروپایی معمولاً قیمت بالاتری نسبت به برندهای چینی دارند.
اندازه تابلو و تعداد سلول‌ها: هرچه تابلو بزرگ‌تر و تعداد مدارهای کنترل و قدرت بیشتر باشد، قیمت افزایش می‌یابد.
نوع طراحی: تابلوهای خاص با نیاز به کنترل هوشمند، ارتباطات صنعتی، یا طراحی ماژولار گران‌تر از تابلوهای معمولی هستند.
محل نصب: تابلوهای فضای باز نیاز به بدنه مقاوم‌تر، سیستم تهویه بهتر و درجه حفاظت بالاتر دارند که بر هزینه نهایی تأثیرگذار است.
هزینه‌های نصب و حمل: در برخی موارد هزینه نصب در محل پروژه، کابل‌کشی ، اتصالات و خدمات پس از فروش نیز در قیمت نهایی لحاظ
میشود.
کاربردهای تابلو کنترل برق
تابلوهای کنترل برق در بسیاری از صنایع و مکان‌ها کاربرد دارند. از جمله:
کارخانه‌ها و خطوط تولید
پست‌های برق فشار ضعیف و متوسط
ساختمان‌های مسکونی و تجاری
نیروگاه‌ها و تاسیسات انرژی خورشیدی
سامانه‌های تهویه مطبوع و تصفیه‌خانه‌ها
هر یک از این کاربردها، ویژگی‌های خاصی در طراحی تابلو می‌طلبند. مثلاً در کارخانه‌ها، مقاومت در برابر شوک الکتریکی و کارکرد مستمر
اهمیت زیادی دارد، در حالی که در مراکز داده پایداری ولتاژ و مانیتورینگ دقیق حیاتی است.
نتیجه‌گیری
تابلوی کنترل برق بخش حیاتی هر سیستم الکتریکی است که نقش کلیدی در حفاظت، توزیع و مدیریت انرژی ایفا میکند. طراحی اصولی
این تابلوها بر اساس نیاز پروژه،استفاده از تجهیزات استاندارد،و رعایت نکات فنی میتواند بهره‌وری و ایمنی سیستم را به میزان قابل توجهی
افزایش دهد. در کنار آن، شناخت عوامل مؤثر بر قیمت تابلو به کارفرمایان و مهندسان کمک میکند تا انتخابی بهینه و اقتصادی داشته باشند.
در نهایت، یک تابلوی برق خوب، نه فقط وسیله‌ای برای کنترل، بلکه ضامن پایداری و امنیت در سیستم‌های الکتریکی است.
